Un breaker protector de calor, también llamado interruptor térmico, disyuntor térmico o protector de sobrecarga, es un dispositivo diseñado para proteger motores eléctricos y otros equipos frente a sobrecorrientes y sobrecargas. Cuando la corriente provoca un aumento excesivo de temperatura, el mecanismo interrumpe el circuito y evita que el equipo continúe funcionando en condiciones potencialmente perjudiciales.
El breaker /disyuntor 88 Series press to reset es un protector térmico de restablecimiento de una sola pulsación, unipolar, que se utiliza para proteger motores eléctricos. Con diseño simple y acción precisa. Es un dispositivo de protección de circuito confiable.
Qué es un breaker protector de calor
Un protector térmico combina la función de interrupción automática del circuito con la posibilidad de restablecer manualmente el funcionamiento después de que desaparece la condición de sobrecarga. En este tipo de dispositivo, el usuario puede presionar el botón de reinicio para volver a energizar el circuito, siempre que la causa del calentamiento excesivo haya sido corregida.
El breaker /disyuntor 88 Series press to reset es un protector térmico de restablecimiento de una sola pulsación, unipolar, que se utiliza para proteger motores eléctricos. Esta serie es el dispositivo de protección más común y asequible.
Funcionamiento del interruptor térmico
El interruptor térmico supervisa la corriente que circula por el circuito y responde al calor generado por una sobrecorriente. Si la temperatura interna alcanza el nivel de actuación, el mecanismo abre el circuito y detiene el paso de electricidad hacia la carga.
Con diseño simple y acción precisa. Es un dispositivo de protección de circuito confiable.
Después de la desconexión, el equipo no debe restablecerse repetidamente sin investigar la causa de la sobrecarga. El botón de reinicio permite recuperar el servicio, pero no elimina una falla persistente en el motor, el cableado, el generador o el equipo conectado.
Características de la serie 88
La serie 88 es de 3 a 30 amperios, adecuada para regletas, sistemas de alimentación ininterrumpida (UPS), cables de extensión, amplificadores de audio, licuadoras, picadoras de carne, paneles marinos, bombas de agua, generadores, protección de motores, equipos de refrigeración, etc.
| Característica | Descripción |
|---|---|
| Tipo | Protector térmico de restablecimiento manual |
| Accionamiento | Press to reset |
| Configuración | Unipolar |
| Rango de corriente | De 3 a 30 amperios |
| Material principal | Baquelita |
| Aplicación principal | Protección de motores eléctricos y otros equipos |
| Medidas | 1.15 x 0.56 x 1.8 pulgadas |
| Procedencia | Taiwán |
Utiliza baquelita como cuerpo principal. Puede soportar 850° en pruebas de hilo incandescente y proporciona varios accesorios, como tuercas y tapas impermeables, para ofrecer a los clientes una variedad de opciones.
La carcasa de baquelita aporta una estructura aislante para el mecanismo del protector térmico. La resistencia indicada en pruebas de hilo incandescente se relaciona con el comportamiento del material frente a una fuente de calor aplicada durante el ensayo.
Aplicaciones del breaker protector de calor
En Chile se ha utilizado para compresores de aire y algunos equipos de panadería que requieren el reseteo.
La serie 88 es de 3 a 30 amperios, adecuada para regletas, sistemas de alimentación ininterrumpida (UPS), cables de extensión, amplificadores de audio, licuadoras, picadoras de carne, paneles marinos, bombas de agua, generadores, protección de motores, equipos de refrigeración, etc.
- Compresores de aire.
- Equipos de panadería que requieren restablecimiento manual.
- Regletas y cables de extensión.
- Sistemas de alimentación ininterrumpida (UPS).
- Amplificadores de audio.
- Licuadoras y picadoras de carne.
- Bombas de agua.
- Generadores.
- Equipos de refrigeración.
- Paneles marinos.
- Motores eléctricos.
La aplicación correcta depende de la corriente nominal del circuito, de la tensión de trabajo, del tipo de carga y de las condiciones de instalación. Un protector térmico destinado a un motor debe seleccionarse de acuerdo con la corriente que el equipo puede demandar durante el funcionamiento normal y durante el arranque.
Restablecimiento manual y seguridad de uso
El botón de reinicio manual permite restablecer el circuito después de una desconexión por sobrecarga. Esta característica resulta especialmente útil en equipos donde se necesita identificar la interrupción y volver a poner el sistema en servicio de manera controlada.
Botón de reinicio manual Disyuntor Sobrecorriente Protector de sobrecarga para generador(10A) Interruptor Térmico.
La repetición de disparos indica que existe una condición que debe revisarse. Entre las posibles causas se encuentran una corriente de carga superior a la prevista, un motor sometido a esfuerzo, un cortocircuito, una ventilación insuficiente o un problema en el cableado.
Antes de presionar el botón, es necesario comprobar que el equipo se encuentre en condiciones seguras y que la causa de la desconexión haya sido eliminada. El restablecimiento no debe utilizarse para mantener conectado un circuito que continúa presentando sobrecarga.
Rango de amperaje y selección
La serie 88 está disponible de 3 a 30 amperios. La elección del amperaje debe corresponder a las características del equipo protegido y no simplemente a la corriente máxima que el circuito pueda suministrar.
| Corriente indicada | Presentación descrita |
|---|---|
| 8A | Botón térmico, AC 125 / 250V, botón de reinicio manual, disyuntor de sobrecorriente y protector de sobrecarga para generador |
| 10A | Botón térmico, AC 125 / 250V, botón de reinicio manual, disyuntor de sobrecorriente y protector de sobrecarga para generador |
| 12A | Botón térmico, AC 125 / 250V, botón de reinicio manual, disyuntor de sobrecorriente y protector de sobrecarga para generador |
| 15A | Botón térmico, AC 125 / 250V, botón de reinicio manual, disyuntor de sobrecorriente y protector de sobrecarga para generador |
| 20A | Botón térmico, AC 125 / 250V, botón de reinicio manual, disyuntor de sobrecorriente y protector de sobrecarga para generador |
Los valores de 8A, 10A, 12A, 15A y 20A aparecen como distintas opciones de interruptor térmico con tensión AC 125 / 250V y reinicio manual. La selección final debe considerar la corriente nominal de la carga y las condiciones concretas del circuito.
Tensión y configuración eléctrica
Las presentaciones descritas indican una tensión de AC 125 / 250V. El dispositivo es unipolar, por lo que la instalación debe realizarse respetando la configuración del circuito y las prácticas de seguridad eléctrica correspondientes.
Un protector térmico no sustituye necesariamente a todos los demás elementos de protección de una instalación. Su función principal es interrumpir el circuito cuando la sobrecorriente produce una condición térmica de actuación, mientras que otros dispositivos pueden estar destinados a proteger frente a cortocircuitos, fugas a tierra, sobretensiones u otras condiciones específicas.
Diferencia entre protección térmica y protección contra sobretensiones
Un breaker protector de calor está diseñado para actuar frente a sobrecorrientes y sobrecargas asociadas con un aumento de temperatura. No debe confundirse con un dispositivo de protección contra sobretensiones, cuya función es limitar impulsos transitorios de tensión.
Una protección contra sobretensiones instalada en un panel puede contribuir a proteger frente a determinados eventos, pero los protectores montados cerca de la carga pueden ofrecer una protección más directa para el equipo conectado. La protección térmica y la protección contra sobretensiones responden a fenómenos eléctricos diferentes.
Lightning is a very high frequency event, and speedskater did correctly identify this as the reason you want your leads of a panel mounted whole house surge suppression device to be as short as possible, this is reflected in the instructions of almost all manufactures of panel mounted SPD's, but it is only these small wire leads that are involved with this instruction, that never include where in the panelboard the device must be installed at, the idea is to install the device as close to the breaker protecting it, also you want to keep in mind of the distance to the neutral bar, as putting the device far from the neutral bar kind of defeats the reason when you are also protecting 120 volt loads, but with the size of the main buss bars in a panel it makes no difference as to where you install it, as long as you keep the small wire leads short as you can.
Because of the high frequency current of a lightning or transient event, wire will have a much higher impedance, it is this high impedance that makes it very important to keep the conductors as short as possible, this is why panel mounted SPD's do very little in protecting appliances at the end of a circuit many feet from the panel, about the only thing panel mounted SPD's do protect for is a lightning event where the point of attachment was to the power line down the road, they might provide some little protection for in house transient event that are cause in most cases by inductive loads when these loads are switch off, (inductive kick back) from motors or ballasted lighting, but because of the high impedance of the wire in a HF event it will in most cases not have been a problem to begin with.
The above is why I tell people to use point of use SPD's, placing the protection close to the load will go much farther in protecting the appliance then a panel mounted device can ever do.
Protección térmica frente a sobrecarga
La protección térmica resulta especialmente relevante en cargas con motores, porque estos equipos pueden calentarse cuando trabajan durante demasiado tiempo, cuando existe una demanda mecánica elevada o cuando la ventilación no es suficiente. El interruptor puede interrumpir el suministro antes de que la temperatura alcance niveles perjudiciales para el equipo.
La serie 88 se utiliza para protección de motores, bombas de agua, compresores de aire, generadores y equipos de refrigeración. En algunos equipos de panadería se emplea porque permite realizar el reseteo después de una interrupción.
El dispositivo debe instalarse de manera que la corriente de la carga pase por el protector y que las conexiones queden firmes y protegidas. La elección del calibre, la tensión y los accesorios debe corresponder a la aplicación concreta.
Accesorios y construcción
Puede soportar 850° en pruebas de hilo incandescente y proporciona varios accesorios, como tuercas y tapas impermeables, para ofrecer a los clientes una variedad de opciones.
Las tuercas pueden facilitar la fijación del conjunto, mientras que las tapas impermeables pueden ser apropiadas en aplicaciones que requieren una protección adicional frente al entorno. La conveniencia de cada accesorio depende del montaje y de las condiciones de uso.
Utiliza baquelita como cuerpo principal.
Certificaciones y cumplimiento
Certificación UL/CUL (Norteamérica), CSA (Canadá), CCC (China), TUV (Europa), VDE (Europa), KC (Corea), SAA (Australia).
Certificación de protección de ignición UL1500. Pasó la certificación de protección ambiental RoHS.
| Certificación o norma | Región o ámbito indicado |
|---|---|
| UL/CUL | Norteamérica |
| CSA | Canadá |
| CCC | China |
| TUV | Europa |
| VDE | Europa |
| KC | Corea |
| SAA | Australia |
| UL1500 | Protección de ignición |
| RoHS | Protección ambiental |
Las certificaciones indicadas permiten identificar los mercados y requisitos para los que se declara conformidad. La compatibilidad final debe verificarse según la normativa aplicable al país, al tipo de equipo y al lugar de instalación.
Datos del producto

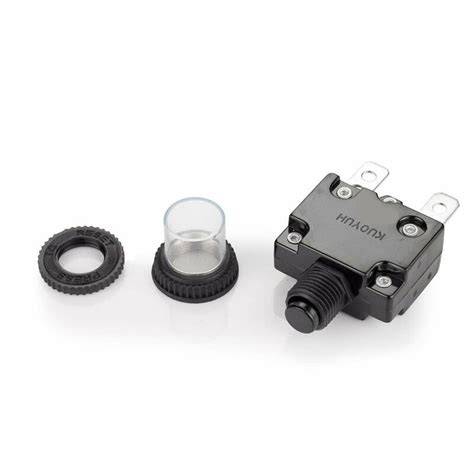

Thermal Circuit Breaker Interruptor de circuito (Protector térmico) Medidas: 1.15 x 0.56 x 1.8 pulgadas Marca. Kuoyuh Procedencia: Taiwán.
| Dato | Información |
|---|---|
| Nombre | Thermal Circuit Breaker |
| Tipo | Interruptor de circuito, protector térmico |
| Marca | Kuoyuh |
| Procedencia | Taiwán |
| Medidas | 1.15 x 0.56 x 1.8 pulgadas |
| Serie | 88 Series |
| Restablecimiento | Una sola pulsación |
| Polaridad | Unipolar |
| Corriente de la serie | De 3 a 30 amperios |
Consideraciones para la instalación
La instalación debe realizarse con el circuito desenergizado y por personal que conozca las prácticas de seguridad eléctrica. Es necesario comprobar la tensión del sistema, la corriente de la carga, la sección de los conductores y el espacio disponible para el montaje.
El breaker debe quedar correctamente fijado y sus terminales deben mantener una conexión firme. Una conexión floja puede producir calentamiento localizado, caída de tensión y funcionamiento anómalo del protector.
En aplicaciones expuestas a humedad, polvo o salpicaduras, la elección de tapas impermeables y de un envolvente adecuado puede contribuir a proteger el conjunto. El accesorio no elimina la necesidad de instalar el dispositivo en un lugar compatible con sus condiciones de servicio.
Diagnóstico cuando el breaker se dispara
- Desconectar la carga y aplicar las medidas de seguridad correspondientes.
- Comprobar si existe una sobrecarga o un consumo superior al previsto.
- Revisar el estado del motor, compresor, bomba, generador o equipo conectado.
- Inspeccionar los conductores y terminales para detectar daños o conexiones deficientes.
- Verificar que la ventilación del equipo sea suficiente.
- Restablecer el protector únicamente después de corregir la causa probable.
- Suspender el uso si el dispositivo vuelve a dispararse.
El botón de reinicio manual no debe mantenerse presionado ni utilizarse para anular la función de protección. Si el breaker se dispara de forma repetida, el equipo debe permanecer fuera de servicio hasta completar una revisión.
Relación con motores y cargas inductivas
Los motores y otras cargas inductivas pueden presentar corrientes elevadas durante el arranque y generar condiciones de funcionamiento que aumenten la temperatura del circuito. Por esta razón, el rango de amperaje debe elegirse teniendo en cuenta el comportamiento real de la carga.
They might provide some little protection for in house transient event that are cause in most cases by inductive loads when these loads are switch off, (inductive kick back) from motors or ballasted lighting, but because of the high impedance of the wire in a HF event it will in most cases not have been a problem to begin with.
El breaker protector de calor cumple una función distinta de la corrección del factor de potencia y de la supresión de transitorios. Un componente instalado únicamente para limitar sobretensiones o mejorar la calidad de la energía no sustituye a un interruptor térmico correctamente seleccionado.
Uso responsable del dispositivo
La protección del circuito depende de que el dispositivo sea compatible con la tensión, la corriente y la carga. Las denominaciones «protector de sobrecarga», «disyuntor», «interruptor térmico» y «botón térmico» describen funciones relacionadas, pero la selección debe basarse en las especificaciones eléctricas y en el esquema de instalación.
La serie 88 ofrece un mecanismo de restablecimiento manual, configuración unipolar, cuerpo principal de baquelita y un rango de 3 a 30 amperios. Estas características la hacen adecuada para diversas cargas eléctricas, incluidos motores, compresores, bombas, generadores y equipos de refrigeración.
La hoja de seguridad y la documentación técnica deben conservarse para verificar las condiciones de instalación, los límites eléctricos, los accesorios compatibles y las certificaciones aplicables.
