El cable CALP de 2 hebras y 2 cubiertas está destinado a instalaciones eléctricas de baja tensión que requieren protección mecánica, resistencia ambiental y facilidad de montaje. Su construcción combina un conductor flexible, una aislación interior de polietileno reticulado (XLPE) y una cubierta exterior de PVC.
Este tipo de cable es adecuado para la distribución de energía en instalaciones industriales y domésticas, tanto en exteriores como en canales e instalaciones subterráneas, siempre que sus características técnicas sean compatibles con el método de montaje previsto.
Qué significa cable CALP de 2 hebras y 2 cubiertas

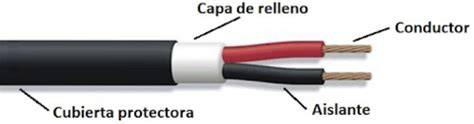

La denominación “2 hebras y 2 cubiertas” identifica un cable con dos conductores y dos niveles principales de protección: la aislación individual de cada conductor y la cubierta exterior común. La estructura de doble cubierta mejora la protección frente a cortes, impactos, humedad, agentes químicos y radiación ultravioleta.
El conductor de cobre flexible está compuesto por cinco hilos de 2,5mm² cada uno. La clase del conductor es Clase 5, una configuración que proporciona flexibilidad y facilita el tendido en recorridos con curvas o en espacios de acceso limitado.
Construcción del cable
Conductor de cobre
El material del conductor es cobre. Su configuración flexible facilita el proceso de instalación, incluso en espacios complejos.
La flexibilidad también permite adaptar el cable a instalaciones fijas en las que el trazado presenta curvas, cambios de dirección o dificultades de manipulación.
Aislación de XLPE
El material de aislación es polietileno reticulado (XLPE). Este material soporta una temperatura de operación de -15 °C a +90°C.
La aislación de XLPE contribuye a mantener la estabilidad eléctrica del cable y a proteger los conductores frente a la humedad, el calor y las condiciones propias de instalaciones de baja tensión.
Cubierta exterior de PVC
El material de la cubierta exterior es PVC tipo ST2. La cubierta exterior de PVC proporciona protección frente a cortes, impactos, agentes químicos, agua y radiación UV.
El color indicado para la cubierta es negro. Esta cubierta permite utilizar el cable en instalaciones exteriores sin protección adicional, en canales y en determinados tendidos subterráneos compatibles con sus condiciones de servicio.
Características técnicas principales
| Característica | Especificación |
|---|---|
| Material del conductor | Cobre |
| Clase del conductor | Clase 5 |
| Sección | 2,5mm |
| Cantidad de conductores | 5 |
| Material de aislación | Polietileno reticulado (XLPE) |
| Material de cubierta exterior | PVC tipo ST2 |
| Color | Negro |
| Temperatura de operación | -15 °C a +90°C |
| Voltaje nominal | 0,6/1 Kv CA |
| Norma | IEC 60502-1 |
| Certificación | SEC |
| Formato | Rollo 100 metros |
Tensión y rango de temperatura
El cable está diseñado para trabajar con una tensión nominal de 0,6/1 kV CA. Este nivel corresponde a aplicaciones de baja tensión en circuitos de distribución y alimentación eléctrica.
Su rango de operación se sitúa entre -15 °C y +90°C. El límite superior de 90°C define la temperatura de servicio indicada para el funcionamiento normal del cable.
La elección del cable debe considerar la temperatura ambiente, la forma de instalación, la concentración de otros conductores y las condiciones de disipación térmica del recorrido.
Resistencia y comportamiento en servicio
La cubierta exterior de PVC otorga alta resistencia a cortes, impactos, agentes químicos, agua y radiación UV. Estas propiedades permiten utilizarlo en entornos industriales y domésticos con distintas exigencias mecánicas y ambientales.
El cable es apropiado para instalaciones en exteriores sin protección adicional cuando las condiciones del lugar son compatibles con su diseño. También puede utilizarse en canales y en instalaciones subterráneas.
Su construcción flexible mejora la manejabilidad durante el tendido y reduce la dificultad de instalación en trazados complejos.
Aplicaciones del cable CALP
Distribución de energía
El cable está diseñado para aplicaciones de baja tensión en entornos industriales y domésticos. Es ideal para la distribución de energía.
Puede formar parte de circuitos de alimentación y distribución siempre que la sección, la tensión nominal y las condiciones térmicas correspondan a las necesidades de la instalación.
Instalaciones exteriores
La cubierta de PVC ofrece protección frente a la radiación UV, el agua, los impactos y otros factores ambientales. Por esta razón, el cable puede emplearse en exteriores sin protección adicional cuando el montaje se realiza bajo condiciones adecuadas.
Su color negro y su resistencia ambiental resultan apropiados para tendidos expuestos a la intemperie.
Instalaciones subterráneas
El cable es ideal para la distribución de energía en instalaciones subterráneas. La resistencia de la cubierta frente al agua, los impactos y los agentes químicos favorece su uso en recorridos enterrados compatibles con las exigencias de la obra.
En una instalación subterránea deben considerarse el sistema de protección mecánica, la humedad del terreno, la profundidad, el radio de curvatura y el método de disipación del calor.
Instalación en canales
También puede instalarse en canales. La flexibilidad de la Clase 5 facilita la colocación del cable dentro de recorridos canalizados, especialmente cuando existen curvas o espacios reducidos.
Ventajas de la construcción de doble cubierta
- La aislación de XLPE protege eléctricamente cada conductor.
- La cubierta exterior de PVC protege el conjunto frente a cortes, impactos y abrasión.
- La cubierta proporciona resistencia frente al agua y a determinados agentes químicos.
- La protección contra la radiación UV permite considerar aplicaciones exteriores compatibles con sus especificaciones.
- La estructura flexible facilita el tendido en espacios complejos.
- La tensión nominal de 0,6/1 kV permite utilizarlo en diversas instalaciones de baja tensión.
Normativa y certificación
El cable cuenta con certificación SEC y cumple con el estándar IEC 60502-1. La certificación SEC respalda su conformidad con los requisitos aplicables en el mercado chileno.
La norma IEC 60502-1 se relaciona con cables de potencia con aislamiento extruido y sus características constructivas y de servicio para tensiones nominales correspondientes a sistemas de baja tensión.
Consideraciones para la instalación
La sección y la tensión nominal deben verificarse antes de incorporar el cable a un circuito. La capacidad efectiva de conducción depende de las condiciones concretas del tendido, la temperatura ambiente, la longitud del recorrido y la forma de instalación.
El cable debe manipularse evitando cortes, aplastamientos y esfuerzos que puedan dañar la cubierta de PVC o la aislación de XLPE. La flexibilidad del conductor facilita la instalación, pero no elimina la necesidad de respetar el radio de curvatura y las prácticas eléctricas aplicables.
En exteriores, el recorrido debe organizarse de modo que el cable no quede expuesto a esfuerzos mecánicos innecesarios. En canales e instalaciones subterráneas, deben revisarse las condiciones de protección, humedad y ventilación del sistema.
Identificación resumida
| Elemento | Dato |
|---|---|
| Tipo de aplicación | Baja tensión |
| Entornos de uso | Industriales y domésticos |
| Conductor | Cobre flexible |
| Construcción del conductor | Cinco hilos de 2,5mm² cada uno |
| Aislación | XLPE |
| Cubierta exterior | PVC tipo ST2 |
| Temperatura de servicio | -15 °C a +90°C |
| Tensión nominal | 0,6/1 Kv CA |
| Instalación | Subterránea, exterior o en canales |
| Certificación | SEC |
| Normativa | IEC 60502-1 |
Diferencias frente a otros cables de baja tensión
El cable CALP de 2 hebras y 2 cubiertas se diferencia de un cable de termocupla porque está destinado a la distribución de energía, mientras que un cable compensado para termocupla tipo K está diseñado para la transmisión de señales de temperatura.
También se diferencia de un cable preensamblado de aluminio, cuya construcción incorpora conductores de fase de aluminio puro AAC-1350, cableados alrededor de un mensajero y neutro de aleación de aluminio AAAC-6201, proporcionando una estructura robusta y liviana para instalaciones aéreas.
El cable preensamblado de aluminio está diseñado para redes aéreas de distribución eléctrica, mientras que el cable de cobre flexible con aislación XLPE y cubierta PVC se orienta a instalaciones de baja tensión en interiores, exteriores, canales y recorridos subterráneos compatibles con sus características.
Frente a cables de mayor sección destinados a corrientes elevadas, el cable de 2,5mm² está orientado a circuitos cuya demanda eléctrica corresponda a esa sección y a sus condiciones de instalación.
Almacenamiento y manipulación
El cable debe conservarse protegido de daños que puedan afectar la cubierta exterior, especialmente cortes, aplastamientos, perforaciones y exposición innecesaria a sustancias químicas incompatibles.
Durante el tendido, la flexibilidad del conductor permite facilitar el proceso de instalación, incluso en espacios complejos, pero el cable debe colocarse evitando tensiones excesivas y curvaturas pronunciadas.
La revisión visual de la cubierta antes de la puesta en servicio permite detectar posibles daños producidos durante el transporte, el almacenamiento o la instalación.
Presentación y datos de suministro
El formato indicado es un rollo de 100 metros. La venta puede realizarse por metro.
La longitud requerida debe definirse antes del corte, porque no se aceptan devoluciones por cortes de cables.
