Una máquina de peines para roscar es una herramienta eléctrica o manual que crea roscas en tuberías de metal, plástico o PVC. Su funcionamiento se basa en un cabezal con peines de corte que se acoplan a la tubería, girando y creando la rosca deseada.
Las máquinas roscadoras son herramientas indispensables en el sector de la construcción, permitiendo crear roscas precisas en tuberías de diversos materiales. También son utilizadas para cortar y escariar roscas en tuberías metálicas, facilitando su instalación y asegurando una conexión segura entre las piezas.
Qué es una máquina de peines para roscar
La máquina roscadora de tubos es aplicable para cortar, roscar y escarear orificios internos para tubos de diferentes tamaños de agua, electricidad y gas. El proceso se realiza mediante peines de corte instalados en un cabezal, que trabajan sobre el extremo del tubo para formar una rosca uniforme.
Las máquinas roscadoras son utilizadas para cortar y escariar roscas en tuberías metálicas, facilitando su instalación y asegurando una conexión segura entre las piezas. Por otro lado, en la industria manufacturera, las máquinas roscadoras son utilizadas para fabricar una variedad de componentes metálicos, desde tuberías hasta accesorios y herramientas.
Funciones principales
- Cortar: permite preparar el extremo de la tubería antes del roscado.
- Roscar: crea una rosca exterior uniforme mediante un cabezal con peines de corte.
- Escarear: elimina rebabas y acondiciona el interior del tubo después del corte.
- Trabajar con distintos diámetros: permite utilizar juegos de peines para diferentes medidas.
- Preparar conexiones: facilita la unión segura entre tuberías, accesorios y otros componentes.
Ventajas del roscado con peines
Entre sus principales beneficios se encuentran:
- Precisión: garantizan roscas uniformes y de alta calidad.
- Eficiencia: ahorran tiempo y esfuerzo en el trabajo con tuberías.
- Versatilidad: permiten trabajar con distintos tipos de materiales y diámetros de tubería.
- Seguridad: reducen el riesgo de accidentes al trabajar con tuberías.
Su diseño robusto y fácil de usar aumenta la productividad y la calidad de tus trabajos. Son perfectas para talleres, instalaciones y mantenimiento industrial.
Tipos de máquinas roscadoras
Máquinas roscadoras manuales
Las máquinas manuales son ideales para trabajos de menor escala o en lugares de difícil acceso. Ofrecen portabilidad y facilidad de uso, por lo que resultan adecuadas cuando no se dispone de alimentación eléctrica o cuando el trabajo exige trasladar continuamente la herramienta.
Máquinas roscadoras eléctricas
Las máquinas eléctricas son perfectas para proyectos más grandes y exigentes. Los ejemplares eléctricos ofrecen una mayor potencia y eficiencia, y permiten cortar roscas con rapidez y precisión.
Máquinas roscadoras de banco
Este modelo de roscadora está diseñado para ser montado en un banco de trabajo. Esto proporciona estabilidad y precisión en cada corte de rosca.
Máquinas portátiles y de batería
Las máquinas roscadoras de batería están pensadas para trabajos de mecánica, mantenimiento industrial y uso profesional en taller. Los modelos portátiles permiten realizar roscados en distintas ubicaciones sin depender de una instalación fija.

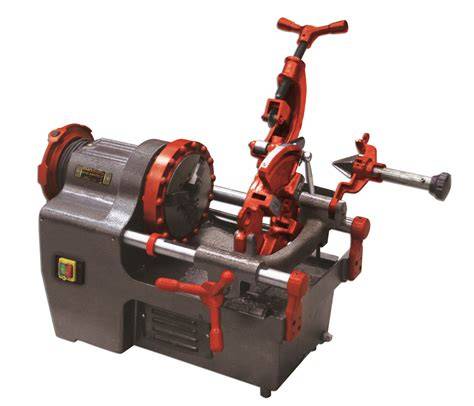

Máquina roscadora de tubos QT-100BT
La máquina roscadora de tubos QT-100BT permite cortar, roscar y escarear orificios internos para tubos de diferentes tamaños de agua, electricidad y gas. Cuenta con un motor de detención de cobre de 1500w, poco ruido, larga vida útil y 3 velocidades.
| Especificación | Dato |
|---|---|
| Modelo | QT-100BT |
| Capacidad | ½ - 4 pulgadas |
| Velocidad | 12/22/38rpm |
| Motor | 1500w |
| Voltaje | 220v / 50Hz |
| Hilo | NPT / BSPT |
| Dimensiones | 90 * 64 * 68 cm |
| Peso | 155Kg |
Juego de peines de la QT-100BT
El juego de peine está organizado para cubrir distintos rangos de diámetro:
| Juego de peine |
|---|
| ½” - ¾” |
| 1” - 2” |
| 2½” - 4” |
La capacidad de ½ - 4 pulgadas permite utilizar la máquina en tuberías de distintos tamaños dentro de trabajos de agua, electricidad y gas. Sus tres velocidades de 12/22/38rpm permiten adaptar el funcionamiento a las exigencias del roscado.
Tipos de hilo: NPT y BSPT
La máquina QT-100BT trabaja con hilo NPT / BSPT. Estos sistemas de rosca se utilizan en conexiones de tuberías y accesorios, por lo que es necesario seleccionar el cabezal y los peines correspondientes al tipo de hilo que se desea realizar.
Los cabezales para terraja pueden estar destinados a roscas NPT o BSPT, y también se fabrican para medidas específicas de tubería. La elección del cabezal debe coincidir con el diámetro del tubo y con el tipo de rosca requerido.
Peines y cabezales para terraja
El cabezal con peines es el conjunto que entra en contacto con la tubería y forma la rosca. Los peines deben encontrarse correctamente instalados y corresponder a la medida y al tipo de hilo que se desea obtener.
Existen cabezales con peines para terraja de 16 Mm y cabezales con peines para terraja de 20MM. También hay cabezales de diferentes medidas para terrajas NPT y BSPT.
| Tipo de cabezal | Aplicación indicada |
|---|---|
| Cabezal 3/8″ Npt | Rosca NPT de 3/8″ |
| Cabezal 1″ Terraja Bspt | Rosca BSPT de 1″ |
| Cabezal 1.1/2″ Terraja Bspt | Rosca BSPT de 1.1/2″ |
| Cabezal 1″ Terraja Npt | Rosca NPT de 1″ |
| Cabezal 1/2″ Terraja Bspt | Rosca BSPT de 1/2″ |
| Cabezal 1/4″ Terraja Bspt | Rosca BSPT de 1/4″ |
| Cabezal 3/8″ Terraja Bspt | Rosca BSPT de 3/8″ |
Compatibilidad de los cabezales
Algunas máquinas cuentan con cabezales compatibles con sistemas de terraja de otros fabricantes. También existen máquinas ligeras y compactas con cabezal compatible con RIDGID, 750 W., 20 RPM. y un peso de 68 KG.
La compatibilidad del cabezal permite utilizar determinados juegos de peines y accesorios, pero es necesario verificar que la medida, el sistema de rosca y el mecanismo de sujeción sean adecuados para la máquina.
Materiales y sectores de aplicación
Las Máquinas Roscadoras permiten realizar roscados rápidos y precisos en tuberías de diferentes materiales como acero, cobre y PVC. Las máquinas roscadoras también pueden crear roscas en tuberías de metal, plástico o PVC.
- Instalaciones de agua.
- Instalaciones eléctricas.
- Instalaciones de gas.
- Construcción.
- Talleres de mantenimiento.
- Mantenimiento industrial.
- Industria manufacturera.
- Fabricación de tuberías, accesorios y herramientas.
En el sector de la construcción, estas herramientas permiten preparar tuberías para realizar conexiones precisas. En talleres e instalaciones, ayudan a repetir el mismo proceso de corte, roscado y escariado en diferentes tubos.
TUTORIAL ROSCADORA 1224 RIDGID
Elementos que deben considerarse
Capacidad de trabajo
La capacidad determina los diámetros de tubo que puede procesar la máquina. Una máquina con capacidad de ½ - 4 pulgadas cubre un rango amplio, mientras que los modelos compactos pueden estar destinados a tuberías de 1/8Pulg.-2Pulg. o de 1/2" a 2".
Potencia del motor
La potencia influye en la capacidad de trabajo y en la eficiencia del roscado. La QT-100BT cuenta con un motor de 1500w, mientras que existen máquinas compactas de 750 W.
Velocidad
La velocidad debe corresponder al tipo de operación y al diámetro de la tubería. La QT-100BT cuenta con 3 velocidades de 12/22/38rpm, y otros modelos pueden trabajar a 20 RPM.
Tipo de hilo
Es necesario comprobar si el cabezal y los peines corresponden a NPT o BSPT. El tipo de hilo debe coincidir con la rosca de la conexión que se instalará posteriormente.
Dimensiones y peso
Las dimensiones y el peso influyen en el espacio necesario para instalar la máquina y en la facilidad de traslado. La QT-100BT tiene unas dimensiones de 90 * 64 * 68 cm y un peso de 155Kg.
Accesorios y cabezales
Los cabezales, peines y accesorios deben seleccionarse de acuerdo con la medida de la tubería. Entre los componentes disponibles se encuentran cabezales NPT, cabezales BSPT, cabezales con peines para terraja y platos para roscadoras.
Operación de la máquina
El trabajo comienza preparando el extremo del tubo mediante el corte. Después se coloca la tubería en la máquina y se selecciona el cabezal con los peines adecuados para la medida y el tipo de hilo.
A continuación, el cabezal forma la rosca sobre el exterior del tubo. Finalmente, la operación de escariado elimina rebabas y acondiciona el interior para facilitar la conexión.
- Seleccionar la medida de la tubería.
- Elegir el juego de peines correspondiente.
- Comprobar si se necesita hilo NPT o BSPT.
- Preparar el extremo de la tubería mediante el corte.
- Colocar el cabezal y fijar la tubería.
- Realizar el roscado a la velocidad adecuada.
- Escarear el interior del tubo.
- Revisar la rosca antes de instalar la conexión.
Máquinas roscadoras para distintos usos
Las máquinas roscadoras eléctricas de 1/2" a 4" pueden cortar, escarear y roscar el tubo fácilmente, y pueden incorporar cabezal automático, aceitera y 3 patas. Estos elementos están orientados a facilitar el trabajo con tuberías de mayor rango de diámetro.
También existen máquinas roscadoras de 1/2" a 2" NPT - BSPT, ligeras y compactas, con cabezal compatible con RIDGID, 750 W., 20 RPM. y un peso de 68 KG.
Entre los equipos destinados a trabajos profesionales se encuentran las máquinas roscadoras compactas de 1/8Pulg.-2Pulg., los motopropulsores para terraja y las roscadoras de batería para mantenimiento industrial y uso profesional en taller.
Accesorios relacionados
Además de los cabezales y peines, existen componentes específicos para completar el sistema de roscado. Entre ellos se encuentran el plato posterior de la roscadora P100, el plato frontal guía de la roscadora P100 y el motor con caja de engranajes para rosca P100.
También se utilizan abocinadores para cañerías de distintas medidas, aunque su función es diferente a la de los peines de roscado. Los abocinadores permiten trabajar con extremos de tubería mediante el abocardado, mientras que el cabezal con peines forma la rosca.
Diferencia entre roscar y abocinar
Roscar consiste en crear una serie de filetes en el exterior del tubo para formar una conexión roscada. Abocinar consiste en modificar el extremo de la cañería para obtener una superficie ensanchada destinada a otro tipo de unión.
Por esta razón, un abocinador de 1/8″-3/4″, un abocinador de 3/16″-3/4″ o un abocinador de 3/16″-5/8″ no sustituye a un cabezal con peines para terraja.
Selección del equipo según el trabajo
- Para trabajos de menor escala o lugares de difícil acceso, las máquinas manuales ofrecen portabilidad y facilidad de uso.
- Para proyectos grandes y exigentes, las máquinas eléctricas proporcionan mayor potencia y eficiencia.
- Para trabajos repetitivos en taller, las máquinas de banco proporcionan estabilidad y precisión.
- Para instalaciones de mayor diámetro, una capacidad de ½ - 4 pulgadas permite abarcar un rango amplio.
- Para trabajos que requieren movilidad, los equipos portátiles y de batería facilitan el traslado.
- Para conexiones específicas, es necesario elegir peines y cabezales NPT o BSPT.
Uso en talleres e instalaciones
Las máquinas roscadoras son adecuadas para talleres, instalaciones y mantenimiento industrial. Su capacidad para realizar cortes, roscas y escariados en una misma operación ayuda a organizar el trabajo y mantener una calidad uniforme.
La combinación de un motor de potencia adecuada, varias velocidades, cabezales intercambiables y juegos de peines para diferentes diámetros permite adaptar el equipo a tuberías de distintos materiales y aplicaciones.
