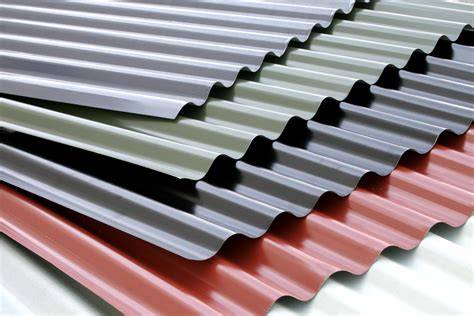

El panel ondulado de 48 es un panel ondulado regular de bajo relieve, de gran rendimiento y estética, diseñado para cubiertas y revestimientos. Su peso depende principalmente del espesor, el material y la longitud de la pieza, por lo que debe distinguirse entre el peso por metro lineal y el peso total de cada plancha.
En la ficha disponible para el Panel Ondulado de acero de 0,40 mm se indica un peso de 3,63 kg por metro lineal, con un ancho total y un avance útil de 1 m. Por tanto, para una pieza de 2 m el peso aproximado es de 7,26 kg, mientras que una pieza de 6 m alcanza aproximadamente 21,78 kg.
| Característica | Dato |
|---|---|
| Tipo de panel | Panel ondulado regular de bajo relieve |
| Espesor | 0,4 mm |
| Peso por metro lineal | 3,63 kg |
| Ancho total | 1 m |
| Avance útil | 1 m |
| Altura | 18 mm |
| Largo mínimo | 2 m |
| Largo máximo | 6 m |
| Color indicado | Azul Cobalto |
¿Cuánto pesa un panel ondulado 48?
El dato de referencia es de 3,63 kg/m para el panel de 0,40 mm. Como el producto tiene 1 m de ancho, este valor equivale también aproximadamente a 3,63 kg/m² de superficie nominal, aunque la compra y la especificación del producto se realizan por metro lineal.
| Largo de la pieza | Cálculo | Peso aproximado |
|---|---|---|
| 1 m | 3,63 kg/m × 1 m | 3,63 kg |
| 2 m | 3,63 kg/m × 2 m | 7,26 kg |
| 3 m | 3,63 kg/m × 3 m | 10,89 kg |
| 4 m | 3,63 kg/m × 4 m | 14,52 kg |
| 5 m | 3,63 kg/m × 5 m | 18,15 kg |
| 6 m | 3,63 kg/m × 6 m | 21,78 kg |
Estos valores se obtienen multiplicando el peso indicado por metro lineal por el largo de la plancha. El peso total puede variar ligeramente por las tolerancias de fabricación, el tipo de terminación y los elementos adicionales incorporados durante el embalaje o la instalación.
Dimensiones del panel ondulado 48
El panel disponible con espesor de 0,40 mm tiene un ancho total de 1 m y un avance útil de 1 m. Su altura de onda es de 18 mm, una geometría que corresponde a un panel regular de bajo relieve.
El largo por plancha o pieza se puede solicitar entre 2 m y 6 m. No se realizan cortes bajo o sobre esos valores, por lo que las dimensiones deben definirse dentro de ese rango.
El producto se fabrica a medida y se vende exclusivamente por metro lineal. No se vende por metro cuadrado, aunque el avance útil de 1 m facilita la estimación de la superficie cubierta.
| Parámetro | Especificación |
|---|---|
| Ancho total | 1 m |
| Avance útil | 1 m |
| Altura de onda | 18 mm |
| Largo mínimo indicado | 2 m |
| Largo máximo indicado | 6 m |
| Unidad de venta | Metro lineal |
Características del panel ondulado
El Ondulado 48 es un panel ondulado regular de bajo relieve, de gran rendimiento y estética. Permite combinación con paneles perforados de igual geometría.
La plancha de acero zincalum en forma de panel ondulado continuo está diseñada para aplicación en cubiertas y revestimientos, y está constituida por una superficie regular de bajo relieve. Es un panel económico y de gran rendimiento.
La fabricación de este panel para cubiertas y revestimientos se realiza en acero zincalum, según norma ASTM A - 792 - 86 Az 50 (150 gr/m2). Puede fabricarse en calidad estructural Gr 37 o en acero zincalum prepintado al horno.
Por su largo continuo y pintura al horno, se constituye en una versión superada de los productos tradicionales en el mercado. Su geometría regular permite utilizarlo en distintos tipos de obras, especialmente cuando se busca una solución de cubierta o revestimiento de instalación sencilla y apariencia uniforme.
Material y terminaciones
El panel ondulado de 0,40 mm está disponible en color Azul Cobalto. La terminación puede corresponder a acero zincalum o a acero prepintado, según las características del producto seleccionado.
En la versión de panel ondulado CN-1020 se indican terminaciones en prepintado y zinc-alum, además de una alternativa traslúcida FRP con la misma geometría para resolver los requerimientos de luminosidad del proyecto.
El recubrimiento Zinc-alum se aplica en ambas caras, según norma de fabricación ASTM A792 M08, con calidad AZ-150 (150gr/m2). Esta información corresponde al panel CN-1020 y no debe confundirse con las dimensiones específicas del Ondulado 48 de 0,40 mm.
Aplicaciones en cubiertas y revestimientos
El panel ondulado se utiliza en cubiertas, revestimientos laterales y cierres. Su formato también resulta adecuado para viviendas, cobertizos y pequeños galpones.
El panel ondulado CN-1020 es una plancha de acero acanalada de gran ancho útil, utilizada para cubiertas de viviendas, cobertizos, pequeños galpones, revestimientos laterales y cierres perimetrales.
El avance útil permite un mayor ahorro en m2 instalado. El panel ofrece resistencia mecánica y la instalación de cubiertas y revestimientos es simple y rápida.
La combinación del bajo relieve, el ancho útil y la posibilidad de solicitar piezas de largo definido permite adaptar el material a diferentes superficies, reduciendo la cantidad de uniones longitudinales cuando la longitud de la cubierta lo permite.
Pendiente y colocación
El panel ondulado acepta pendientes mínimas de 15% en zonas de lluvias moderadas y 20% en zonas lluviosas. La pendiente aplicable debe definirse de acuerdo con las condiciones de lluvia y el diseño de la cubierta.
El producto puede fabricarse en largos continuos, según la longitud especificada por proyecto. El largo máximo recomendado es de 12 m para la versión descrita como panel ondulado continuo, mientras que la ficha del producto de 0,40 mm establece piezas de entre 2 m y 6 m.

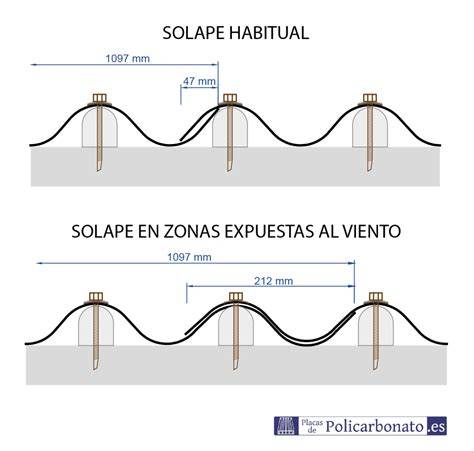

Su colocación se ejecuta mediante traslapo lateral de onda montante, fijada a costanera metálica o de madera mediante roscalata o tornillo cincado.
Panel ondulado 48 y paneles complementarios
La línea de paneles Instapanel CINTAC® permite aplicar perforaciones en paneles para revestimientos interiores y exteriores, generando una solución con atractivo visual y un diseño propio. Esta aplicación es posible en PV-4, PV-6, PIT, Ondulado 48 y PV-8.
La combinación con paneles perforados de igual geometría permite incorporar variaciones visuales en una cubierta o revestimiento sin abandonar la modulación del sistema. También existen paneles traslúcidos de geometría compatible en otras configuraciones de la línea.
El panel PIT es un panel arquitectónico cuya geometría consta de seis trapecios, lo que lo hace apto para su instalación normal o trascara, logrando una gran terminación. Permite combinación con paneles perforados y traslúcidos de igual geometría.
El PV-4 es un panel estructural, constituido por cuatro trapecios rigidizantes que garantizan estanqueidad y condiciones de resistencia. Permite combinación con paneles perforados y traslúcidos de igual geometría.
El PV-6 es un panel estructural, constituido por seis trapecios rigidizantes que garantizan estanqueidad y condiciones de resistencia. Permite combinación con paneles perforados y traslúcidos de igual geometría.
El PV-8 es un panel constituido por ocho trapecios rigidizantes, diseñado para su aplicación en revestimientos y cubiertas. Su diseño y desarrollo geométrico permite obtener un juego de sombras que aportan al aspecto estético, pudiendo ser usado en distintos tipos de obras.
Alternativas de paneles para comparar
Panel CN-1020
El Panel Ondulado CN-1020 es una plancha de acero acanalada de gran ancho útil. Está disponible en espesores de 0.35 mm, 0.4mm, 0.5mm y 0.6mm, con largos de 0.5mt a 18.00 mts.
Los largos especiales pueden solicitarse según el proyecto. La solución de largo continuo permite reducir uniones, y el ancho útil indicado es de 1020mm.
Panel A2
El panel A2 está constituido por una superficie plana con frisos y nervios rigidizantes, que permiten su fijación con tornillos o emballetado.
La fijación emballetada permite vínculo estructural a las costaneras, sin perforar el plano de escurrimiento de las aguas, logrando una cubierta absolutamente estanca.
Panel continuo emballetable KR 18
El KR 18 es un panel continuo emballetable fabricado en obra. Su principal uso es en grandes superficies de baja pendiente, eliminando traslapos y generando una cubierta estanca.
Paneles curvos y contracurvos
La aplicación de curvas y contracurvas, disponible para la línea de paneles Instapanel CINTAC®, resalta los proyectos con nuevas y atractivas formas. Es aplicable a PV-4, PV-6, PV-8 y PIT.
Paneles anticondensantes
Las cubiertas anticondensantes representan una manera eficiente de tratar el goteo por condensación en cubiertas y revestimientos. Tienen gran capacidad de absorción, hasta 1 lt/m2 de agua.
Acrylit traslúcido
Acrylit es un panel traslúcido elaborado con resina 100% acrílica reforzada con fibra de vidrio que garantiza su resistencia mecánica y duración.
Es un gran difusor de luz, lo cual permite que esta se distribuya uniformemente, eliminando sombras y mejorando la iluminación natural, con el consiguiente ahorro energético.
Panel ondulado de EPS: diferencia con el panel metálico
El panel ondulado de poliestireno expandido no es una plancha metálica de cubierta, sino un componente aislante diseñado para estructuras curvas y núcleos en techos, muros y paneles SIP. Puede fabricarse con densidades de 10 a 30 kg/m³.
Su diseño con geometrías longitudinales y transversales permite la fabricación de paneles ondulados ideales para techos, cierres con Zinc, policarbonato o mallas metálicas y otros sistemas constructivos.
El panel de EPS ondulado está compuesto por un 98% de aire, ofreciendo excelente eficiencia térmica y resistencia mecánica. Su diseño ondulado facilita uniones estancas y estructurales.
Se fabrica a medida con densidades de 10, 15, 20 y 30 kg/m³, y sus dimensiones, largo, ancho y espesor son variables según el proyecto. Su peso aproximado también es variable.
| Característica | Panel ondulado metálico | Panel ondulado de EPS |
|---|---|---|
| Material | Acero zincalum o acero prepintado | Poliestireno Expandido |
| Uso principal | Cubiertas y revestimientos | Núcleo en paneles estructurales tipo SIP, techos, muros y cierres ondulados |
| Peso disponible | 3,63 kg/m para 0,40 mm | Variable |
| Densidad | No indicada | 10, 15, 20 y 30 kg/m³ |
| Dimensiones | Largo de 2 m a 6 m en la ficha de 0,40 mm | A requerimiento del cliente |
| Comportamiento térmico | No descrito como aislante principal | Excelente aislamiento térmico |
Ventajas del panel ondulado de EPS
El panel ondulado de poliestireno expandido ofrece excelente aislamiento térmico y reducción de peso en la estructura. Es un material ligero, versátil, de fácil manipulación e instalación.
Su geometría ondulada garantiza uniones estancas y resistentes en paneles y cubiertas. También es adaptable a diversas densidades y espesores según el proyecto.
El comportamiento al fuego se describe como autoextinguible a la llama, con carga combustible mínima, considerando que el material contiene 98% de aire en el volumen.
Cómo calcular el peso necesario para una obra
Para calcular el peso total de un conjunto de paneles metálicos, se multiplica el peso por metro lineal por la longitud de cada pieza y luego por la cantidad de piezas.
Con el valor de 3,63 kg/m, la fórmula es: peso total = 3,63 kg/m × largo de la pieza × número de piezas.
Por ejemplo, diez piezas de 6 m pesan aproximadamente 217,8 kg, sin considerar tornillos, perfiles, elementos de fijación, embalaje ni otros componentes de la cubierta.
Para comparar alternativas, también debe considerarse el ancho útil, porque una plancha con mayor avance puede cubrir más superficie con menos piezas, uniones y fijaciones.
Aspectos que deben verificarse antes de especificar el panel
- Confirmar si el producto requerido es un panel metálico de cubierta o un panel de EPS para aislamiento y conformación estructural.
- Verificar el espesor del acero, especialmente cuando se comparan paneles de 0.35 mm, 0.4mm, 0.5mm y 0.6mm.
- Comprobar el peso por metro lineal de la ficha correspondiente al espesor y la terminación seleccionados.
- Definir el largo de las piezas dentro del rango permitido por el producto.
- Revisar el ancho total y el avance útil para determinar la superficie realmente cubierta.
- Determinar la pendiente de acuerdo con el nivel de lluvias de la zona.
- Definir el sistema de fijación, el tipo de costanera y el traslapo lateral.
- Considerar paneles perforados o traslúcidos cuando el proyecto requiera iluminación, ventilación o una composición arquitectónica específica.
- Evaluar una solución anticondensante cuando exista riesgo de goteo por condensación.
- Separar el peso del panel del peso de la estructura, las fijaciones y los accesorios de instalación.
