La unión de tubo de zinc ondulado debe resolverse de acuerdo con el tipo de elemento que se desea conectar: las planchas acanaladas se unen mediante traslapes, fijaciones y piezas de encuentro, mientras que los tubos de una estructura modular se conectan mediante uniones específicas para el diámetro y el ángulo requerido.
En una cubierta continua, lo más recomendable es mantener el mismo tipo de cubierta, ya que podrían producirse filtraciones en el punto donde se cambia de materialidad. Cuando se unen dos soluciones diferentes, el encuentro debe ubicarse preferentemente en sectores donde se produzcan cambios de inclinación, como la cumbrera o la limahoya.
Qué se entiende por zinc ondulado

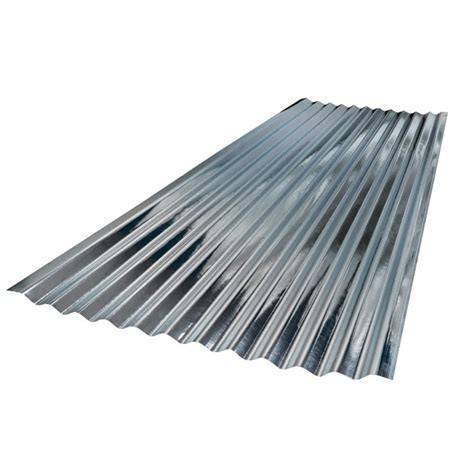

El zinc acanalado es una plancha metálica utilizada principalmente en la construcción de techos livianos en viviendas, cobertizos y galpones. Este material se caracteriza por su diseño ondulado, que permite una correcta evacuación del agua lluvia y ayuda a proteger la techumbre frente a la humedad.
El zinc acanalado está fabricado en acero galvanizado, lo que le otorga resistencia a la corrosión y un buen desempeño en distintas condiciones climáticas. Su espesor reducido lo convierte en una opción liviana, fácil de transportar e instalar, ideal para proyectos de menor exigencia estructural.
Gracias a su formato acanalado, aporta rigidez sin aumentar el peso de la estructura, permitiendo una instalación eficiente y segura. Este tipo de plancha acanalada es ideal para cualquier tipo de soluciones de cubiertas de techo, debido a sus inigualables características de resistencia y reducido espesor.
Unión de planchas de zinc ondulado
El largo de 5 metros del zinc acanalado es ideal para techumbres amplias, ya que reduce la cantidad de uniones y mejora la continuidad del techo. Su formato de 5 metros puede ser conveniente en proyectos donde se busca cubrir tramos más largos con menos traslapes.
La instalación es sencilla mediante tornillos autoperforantes o fijaciones para techumbre, lo que permite un montaje rápido y seguro en obra. Según la ficha comercial, es compatible con instalación sobre costaneras de acero o madera seca.
En una unión longitudinal, las planchas se disponen de manera que el agua siga la pendiente natural de la cubierta y no encuentre obstáculos en el sentido de evacuación. El perfil de onda toledana facilita la continuidad entre planchas acanaladas del mismo formato.
Elementos principales de la unión
- Plancha de acero galvanizado o de acero revestido de aluminio.
- Perfil de onda toledana acanalada.
- Tornillos autoperforantes o fijaciones para techumbre.
- Costaneras de acero o madera seca.
- Piezas de encuentro en cambios de inclinación.
El largo de 5 metros permite cubrir más superficie con menos uniones, mientras que el ancho útil de 85 cm facilita el cálculo de cobertura. El ancho útil permite gran ahorro por m2 instalado.
| Característica | Especificación |
|---|---|
| Material | Plancha de acero galvanizado |
| Perfil | Onda toledana acanalada |
| Espesor | 0,35 mm |
| Largo | 5 metros |
| Ancho útil | 85 cm |
| Instalación | Compatible con costaneras de acero o madera seca |
| Aplicación | Cubiertas de techo y revestimientos laterales |
Cómo unir una cubierta de zinc ondulado con otra cubierta
El cambio de cubierta puede hacerse a partir de los sectores donde se producen los cambios de inclinación, es decir, en la cumbrera o en limahoya. En caso de que la cubierta sea continua se sugiere que sea el mismo tipo de cubierta, ya que podrían producirse filtraciones en el punto donde se cambia de materialidad.

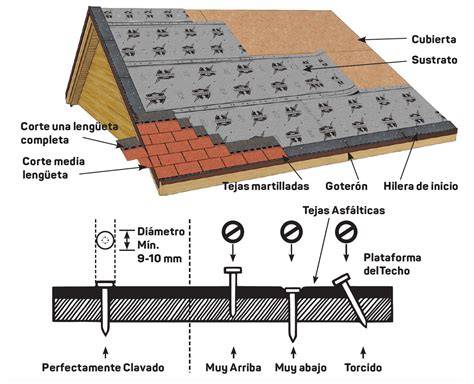

La unión entre zinc acanalado y teja asfáltica requiere especial cuidado porque ambos materiales tienen formas, espesores y sistemas de instalación diferentes. En una cubierta continua, el cambio directo de material puede crear un punto vulnerable frente a la lluvia.
Cuando la transición se ubica en una cumbrera o en una limahoya, la diferencia entre materiales puede resolverse en el encuentro de las pendientes. En esos puntos, la geometría de la cubierta ayuda a ordenar la evacuación del agua y a definir una línea de transición más controlada.
Unión en la cumbrera
La cumbrera es el punto superior donde se encuentran dos faldones de una cubierta. Si el cambio de material se realiza en este sector, cada tipo de cubierta puede mantenerse en su respectiva pendiente y la unión puede organizarse mediante una pieza de remate compatible con la geometría del techo.
La continuidad de la cubierta debe conservar una evacuación adecuada del agua lluvia. El diseño ondulado permite una correcta evacuación del agua lluvia y ayuda a proteger la techumbre frente a la humedad.
Unión en la limahoya
La limahoya es el encuentro interior entre dos faldones inclinados. En este sector se concentra el escurrimiento del agua, por lo que la transición entre zinc ondulado y otro material debe mantener una superficie de conducción continua.
La unión debe evitar interrupciones en el recorrido del agua y conservar la protección frente a la humedad. La resistencia a la humedad, corrosión y medio ambiente es una de las principales características de las soluciones metálicas con recubrimiento.
Unión de tubos en sistemas modulares
La unión para tubos de Ø25 mm está diseñada para realizar conexiones a 90° en sistemas modulares de cabinas sanitarias. Está fabricada en acero inoxidable AISI 304 con acabado satinado y permite conectar dos tramos de tubo de forma perpendicular, facilitando la configuración y continuidad de la estructura.
Su diseño compacto proporciona una unión limpia y discreta, adecuada para encuentros en ángulo recto dentro del sistema de tubos de cabinas sanitarias. Esta pieza corresponde a una unión de tubo a 90° y es compatible con tubos de Ø25 mm.
| Característica | Detalle |
|---|---|
| Tipo | Unión de tubo a 90° |
| Aplicación | Sistemas modulares de cabinas sanitarias |
| Material | Acero Inoxidable AISI 304 |
| Acabado | Satín |
| Diámetro compatible | Ø25 mm |
| Ángulo de conexión | 90° |
| Unidad de medida | UN |
La unión permite conectar dos tramos de tubo de forma perpendicular y mantener la continuidad de una estructura modular. Su acabado satinado proporciona una terminación discreta para encuentros interiores y exteriores protegidos.
Diferencia entre una plancha ondulada y una unión de tubo
La plancha de zinc ondulado es un elemento de cubierta o revestimiento, mientras que la unión de tubo es un accesorio destinado a conectar perfiles tubulares. No cumplen la misma función y no deben confundirse durante la planificación de una estructura.
Las planchas acanaladas se organizan mediante traslapes, fijaciones y piezas de remate. Las uniones para tubos se seleccionan según el diámetro del tubo, el ángulo de conexión y el tipo de estructura modular.
- Plancha ondulada: se utiliza en techos, ampliaciones, galpones, cobertizos, bodegas y revestimientos laterales.
- Unión de tubo: se utiliza para conectar tramos tubulares, especialmente en sistemas modulares de cabinas sanitarias.
- Plancha ondulada: trabaja como cubierta o cerramiento frente al agua y el ambiente.
- Unión de tubo: trabaja como pieza de conexión entre elementos estructurales tubulares.
Características del zinc ondulado
El zinc acanalado de 5 metros y 0,35 mm está fabricado en acero galvanizado. Su espesor de 0,35 mm lo convierte en una opción liviana, fácil de transportar e instalar, ideal para proyectos de menor exigencia estructural.
Este material se utiliza principalmente en techos de viviendas, cobertizos, ampliaciones y galpones livianos, donde se busca una solución práctica, económica y de fácil instalación. Su formato acanalado aporta rigidez sin aumentar el peso de la estructura.
- Plancha de acero galvanizado.
- Largo: 5 metros.
- Espesor: 0,35 mm.
- Diseño acanalado para evacuación de agua.
- Material liviano y fácil de instalar.
- Uso en techumbres livianas.
Aplicaciones comunes
- Techos de viviendas.
- Cobertizos.
- Galpones livianos.
- Ampliaciones y estructuras pequeñas.
- Bodegas.
- Revestimientos laterales.
La plancha zinc acanalada de aluminio en espesor 0,35 mm y largo 5 metros es una alternativa para cubiertas de techo y revestimientos laterales en distintos tipos de proyectos. Con perfil de onda toledana y fabricada en acero revestido de aluminio, combina un formato de gran largo con una solución práctica para techumbre y cierre.
Se utiliza en techos, ampliaciones, galpones, cobertizos, bodegas y revestimientos laterales. El acero revestido de aluminio es una solución pensada para uso en cubiertas y cerramientos.
Materiales y recubrimientos
Además del acero galvanizado, existen planchas con recubrimientos de zinc aluminio o zinc aluminio magnesio. El zinc aluminio se aplica en ambas caras según norma ASTM A792M08 para recubrimiento AZ150 (150 gr/m2) o zinc aluminio magnesio según norma ASTM A792M08/AS1397-11 para recubrimiento AZM 80 (80 gr/m2).
El zinc galvanizado se aplica en ambas caras según norma de fabricación ASTM A653 M07, con calidad G-60 (180 gr/m2) y G-90 (275 gr/m2). La terminación puede ser natural o prepintada.
La terminación prepintada utiliza pintura de poliéster con espesor de 20 micras aplicada en una cara, en línea continua a base de resinas sintéticas, pigmentos y aditivos que proporcionan un acabado de alta calidad. También existe variedad de colores.
| Tipo de material o recubrimiento | Información |
|---|---|
| Acero | Calidad Estructural Grado 37 (f: 2.600 kg/cm2) |
| Zinc Aluminio | Recubrimiento AZ150 (150 gr/m2) |
| Zinc Aluminio Magnesio | Recubrimiento AZM 80 (80 gr/m2) |
| Zinc Galvanizado | Calidad G-60 (180 gr/m2) y G-90 (275 gr/m2) |
| Terminación | Prepintado o natural |
| Ancho útil | 736 mm |
| Ancho total | 796 mm |
| Alto nervio | 11 +-1 mm |
| Espesores | 0.35 mm |
Ventajas del formato acanalado
El perfil ondulado aumenta la rigidez de la plancha sin exigir un aumento considerable del peso. Esta configuración permite emplear el material en cubiertas livianas y simplifica su manipulación durante el montaje.
El zinc acanalado ofrece resistencia a la corrosión y un buen desempeño en distintas condiciones climáticas. También proporciona gran resistencia a la humedad, corrosión y medio ambiente.
- Largo de 5 m: ayuda a cubrir más superficie por plancha.
- Perfil onda toledana: formato habitual para techumbre y revestimiento.
- Acero revestido de aluminio: solución pensada para uso en cubiertas y cerramientos.
- Peso de 6 kg: corresponde a la especificación comercial publicada para esta plancha.
- Extraordinaria liviandad.
- Superficie homogénea de limpieza fácil y rápida.
- Instalación rápida y simple.
- Permite soluciones arquitectónicas de alto valor estético.
Medidas disponibles
El zinc acanalado puede encontrarse en distintos largos, manteniendo un espesor de 0,35 mm. Las medidas indicadas incluyen 2.5 MT X 0.35, 3 MT X 0.35, 3.66 MT X0.35 y 2 MT X 0.35.
| Medida | Espesor |
|---|---|
| 2.5 MT | 0.35 |
| 3 MT | 0.35 |
| 3.66 MT | 0.35 |
| 2 MT | 0.35 |
Para una cubierta amplia, el largo de 5 metros reduce la cantidad de uniones y mejora la continuidad del techo. Para estructuras pequeñas, los formatos de menor longitud pueden facilitar el transporte y la manipulación en obra.
Recomendaciones para evitar filtraciones
La continuidad del techo debe mantenerse especialmente en los sectores donde el agua lluvia cambia de dirección o se concentra. El diseño ondulado permite una correcta evacuación del agua lluvia, pero la unión entre piezas debe conservar la continuidad de la cubierta.
Cuando se utiliza una cubierta continua, se sugiere emplear el mismo tipo de cubierta. Si se realiza un cambio de materialidad, es preferible ubicarlo en la cumbrera o en la limahoya, donde se producen cambios de inclinación.
La instalación mediante tornillos autoperforantes o fijaciones para techumbre permite un montaje rápido y seguro en obra. La superficie homogénea facilita la limpieza fácil y rápida después de la instalación.
NUEVO SOPORTE PROAMING STO40 PARA MONTAJE DE PANELES SOLARES EN TEJA ONDULADA TIPO ETERNIT O SIMILAR
Datos de referencia de una plancha de 5 metros
| Dato | Valor |
|---|---|
| Material | Lámina de acero revestida de aluminio |
| Perfil | Onda toledana acanalada |
| Espesor | 0,35 mm |
| Largo | 500 cm (5 m) |
| Ancho | 85 cm |
| Peso | 6 kg |
| Color | Gris aluminio |
| Código de producto | 202411 |
