Para instalar una ventana VELUX en una cubierta plana o de baja inclinación, la solución adecuada debe elegirse según la pendiente, el nivel de luz y ventilación deseado y las características del acristalamiento. Las opciones incluyen ventanas con cúpula acrílica, cúpula de vidrio curvo, cúpula de vidrio liso, ventanas CURB y modelos específicos para salida a cubierta o extracción de humos y calor.
Las ventanas de techo plano VELUX están diseñadas para llevar luz natural y aire fresco a espacios con cubierta plana o de baja inclinación, creando ambientes más luminosos, saludables y energéticamente eficientes. La correcta instalación y la elección del cerco de estanqueidad son esenciales para evitar filtraciones y adaptar la ventana al material de cubierta.
Ventanas VELUX para cubiertas planas
Las ventanas para techos CURB se pueden usar en techos planos y de baja pendiente. El perfil bajo del recubrimiento externo y el sellado del vidrio evitan la filtración de agua incluso a 0°.
La gama de ventanas de cubierta plana incluye modelos fijos, manuales y soluciones con apertura translúcida o transparente. También existen opciones específicas para salida a cubierta, evacuación de humos y extracción de humos y calor.
Ventana con cúpula acrílica
La ventana con cúpula acrílica tiene buenas propiedades de aislamiento térmico, por lo que resulta ideal para su uso en edificios públicos y habitables. La forma clásica de la cúpula garantiza un fácil drenaje del agua de lluvia y la suciedad.
La cúpula puede ser transparente o translúcida, según las necesidades de iluminación y privacidad del espacio. Dentro de las soluciones de cubierta plana se incluye la ventana fija con cúpula transparente o translúcida CFP.

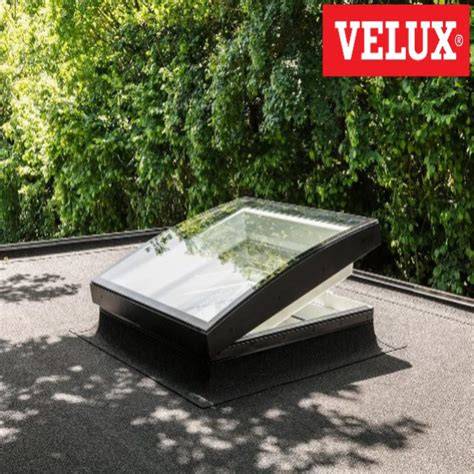

Ventana con cúpula de vidrio curvo
La ventana con cúpula de vidrio curvo es ideal para espacios habitables, ya que proporciona más luz y aire fresco. Su acristalamiento curvo permite que el agua de lluvia y la suciedad se deslicen fácilmente.
Esta solución está pensada para techos con inclinación entre 0° y 15°. La forma curva favorece el escurrimiento de la superficie exterior y ayuda a mantener despejada la zona acristalada.
Ventana con cúpula de vidrio liso
La ventana con cúpula de vidrio liso es ideal en espacios habitables para proporcionar aún más luz y aire fresco. Su elegante diseño tiene una superficie de cristal hasta el borde y líneas claras.
Está indicada para techos con pendiente entre 2° y 15°. La ventana de cubierta plana fija CFP con cúpula lisa y la ventana de cúpula lisa con apertura CVP forman parte de las soluciones disponibles para este tipo de instalación.
| Solución | Aplicación o característica | Pendiente indicada |
|---|---|---|
| Ventana con cúpula acrílica | Buenas propiedades de aislamiento térmico y fácil drenaje del agua de lluvia y la suciedad | No especificada |
| Ventana con cúpula de vidrio curvo | Más luz y aire fresco; el agua de lluvia y la suciedad se deslizan fácilmente | Entre 0° y 15° |
| Ventana con cúpula de vidrio liso | Superficie de cristal hasta el borde, líneas claras y mayor entrada de luz y aire fresco | Entre 2° y 15° |
| Ventanas CURB | Perfil bajo del recubrimiento externo y sellado del vidrio para evitar filtraciones | Incluso a 0° |
Cómo elegir una ventana para techo plano
La elección depende de si se necesita una solución fija o practicable, del grado de transparencia deseado y de la pendiente de la cubierta. Para obtener luz natural sin apertura puede utilizarse una ventana fija con cúpula transparente o translúcida, mientras que una ventana con apertura permite mejorar la ventilación del espacio.
En espacios habitables, la ventana con cúpula de vidrio curvo proporciona luz y aire fresco y está indicada para pendientes entre 0° y 15°. La ventana con cúpula de vidrio liso está indicada para pendientes entre 2° y 15° y presenta una superficie de cristal hasta el borde.
Para una cubierta completamente plana, las ventanas CURB pueden utilizarse incluso a 0°, ya que el perfil bajo del recubrimiento externo y el sellado del vidrio evitan la filtración de agua. La selección final debe tener en cuenta la construcción de la cubierta y el sistema de impermeabilización utilizado.
Ventanas para usos especiales
VELUX ofrece una solución para cada necesidad. También tiene productos adecuados para requisitos e instalaciones especiales.
- Ventana de evacuación de humos.
- Ventana de salida a cubierta.
- Ventana de cubierta plana para extracción de humos y calor.
- Ventana de salida a cubierta CXP.
- Casetón para cubierta plana ECX.
Estas soluciones permiten adaptar la ventana a funciones concretas del edificio, además de aportar iluminación y ventilación cuando el proyecto lo requiere.
Instalación de ventanas VELUX en cubierta plana
Una correcta instalación es esencial para el éxito del proyecto. Las guías de instalación están diseñadas para facilitar el montaje y pueden consultarse en formato PDF o mediante vídeo para el producto VELUX elegido.
La instalación debe considerar la ventana, el sistema de impermeabilización, el aislamiento, la barrera de vapor y el remate interior. Para ello, la gama de productos de instalación incluye premarco aislante con lámina impermeable, lámina impermeable plisada, barrera de vapor, kit de recercado interior y barrera de vapor, además de cercos de estanqueidad.
Cercos de estanqueidad y materiales de cubierta
Los cercos de estanqueidad permiten adaptar la ventana al tipo de material utilizado en la cubierta y ayudan a garantizar la continuidad de la protección frente al agua. Entre las soluciones disponibles se encuentran el cerco de estanqueidad para materiales de cubierta planos y los cercos específicos para otros acabados.
- Cerco de estanqueidad para teja.
- Cerco de estanqueidad para materiales de cubierta planos.
- Combinación Cerco de estanqueidad kit PAR para material de cubierta ondulado con distancia de 100 mm.
- Combinación Cerco de estanqueidad PAR para material de cubierta plano con distancia de 100 mm.
- Cerco de estanqueidad para espacio de teja de 18 mm.
- Cerco de estanqueidad para pizarra con espacio de 18 mm.
La elección del cerco debe corresponder al material de cubierta y a la configuración constructiva del tejado. En una cubierta plana, el cerco de estanqueidad para materiales de cubierta planos resulta especialmente relevante para resolver el encuentro entre la ventana y la impermeabilización.
Guías de instalación disponibles
Las guías de instalación de VELUX abarcan diferentes tipos de ventanas y funciones especiales. Entre ellas se incluyen las ventanas de tejado, la ventana giratoria GGL/GGU, las ventanas proyectantes GPL/GPU, VELUX INTEGRA®, el balcón GDL Terraza GEL, las ventanas fijas de antepecho GIL/GIU y la ventana vertical de antepecho VFE/VIU.
Para cubiertas planas se incluyen guías para la ventana fija con cúpula transparente o translúcida CFP, la ventana manual con cúpula, la ventana de cubierta plana con apertura translúcida o transparente CVP, la ventana de salida a cubierta CXP, la ventana de cubierta plana para extracción de humos y calor y el casetón para cubierta plana ECX.
Ventilación, iluminación y control interior
Una ventana de techo plano puede transformar un espacio oscuro en un ambiente más luminoso y mejorar la entrada de aire fresco. La solución debe elegirse según el uso de la estancia y el nivel de control interior que se necesite.
La gama de productos complementarios incluye persianas, cortinas plisadas, toldos, cortina plisada de máximo aislamiento, cortina de oscurecimiento y estores. Estos elementos permiten completar la solución de la ventana y regular la luz que entra en el espacio.
La elección de una ventana fija o con apertura determina si el sistema se utilizará principalmente para iluminación natural o también para ventilación. En los espacios habitables, las ventanas con cúpula de vidrio curvo y las ventanas con cúpula de vidrio liso están concebidas para proporcionar luz y aire fresco.
Comparación de soluciones para cubierta plana
Comparar las soluciones para cubierta plana permite valorar la pendiente, el tipo de cúpula, la apertura, el drenaje del agua y el uso previsto del espacio. La cúpula acrílica destaca por sus propiedades de aislamiento térmico y su forma clásica, mientras que las cúpulas de vidrio curvo y vidrio liso priorizan la entrada de luz y el diseño de la superficie acristalada.
Las ventanas CURB pueden utilizarse en techos planos y de baja pendiente, incluso a 0°. La ventana con cúpula de vidrio curvo se adapta a techos con inclinación entre 0° y 15°, mientras que la ventana con cúpula de vidrio liso está indicada para techos con pendiente entre 2° y 15°.
| Necesidad del proyecto | Solución relacionada |
|---|---|
| Instalación en cubierta plana o de baja pendiente | Ventanas CURB |
| Aislamiento térmico y drenaje clásico | Ventana con cúpula acrílica |
| Luz, aire fresco y escurrimiento del agua | Ventana con cúpula de vidrio curvo |
| Superficie de cristal hasta el borde y líneas claras | Ventana con cúpula de vidrio liso |
| Salida a la cubierta | Ventana de salida a cubierta CXP |
| Extracción de humos y calor | Ventana de cubierta plana para extracción de humos y calor |
Orientación para el proyecto
Una correcta instalación es esencial para el éxito del proyecto. Las soluciones deben seleccionarse teniendo en cuenta la pendiente de la cubierta, el tipo de acristalamiento, la necesidad de apertura y el sistema de estanqueidad.
La orientación de expertos puede ayudar a elegir entre una ventana fija, una ventana con apertura, una cúpula acrílica, una cúpula de vidrio curvo o una cúpula de vidrio liso. También permite identificar los productos de instalación necesarios para completar la solución.
