Las mangueras trenzadas de poliuretano son tuberías flexibles reforzadas, diseñadas principalmente para transportar aire comprimido, gases, agua, aceites y otros líquidos en sistemas neumáticos e industriales. Combinan un revestimiento de poliuretano termoplástico con una malla interior de refuerzo, normalmente de poliéster, que aumenta la resistencia a la presión y prolonga la vida útil.
Su principal ventaja frente a muchas mangueras convencionales es el equilibrio entre flexibilidad, bajo peso, resistencia a la abrasión, capacidad de soportar movimientos repetidos y estabilidad frente a la torsión. Por estas características, se utilizan en robots industriales, herramientas neumáticas, automatización, plantas de montaje, talleres, agricultura, líneas de transporte de fluidos y diferentes procesos de fabricación.
Qué es una manguera trenzada de poliuretano
La manguera de poliuretano es un tipo de tubería flexible fabricada con poliuretano termoplástico (TPU). Este material se caracteriza por tener una excelente elasticidad, alta resistencia a la abrasión y gran durabilidad, incluso en condiciones exigentes.
La manguera trenzada de PU generalmente se refiere a la manguera de aire trenzada de PU, que es una manguera de presión neumática en la industria neumática. La manguera trenzada de PU tiene buena flexibilidad y peso ligero, tiene un revestimiento liso de PU que proporciona el paso libre de fricción de gases, aire comprimido o líquidos, el refuerzo trenzado ayuda a reforzar la resistencia de la manguera para extender la vida útil de manera efectiva.
La capa de refuerzo puede ser de hilo de poliéster y otros materiales plásticos. La presión de trabajo es superior a la de una sola capa Manguera PU. Su rango de temperatura aplicable es de -20℃ a 60℃, adecuado para trabajar en interiores o exteriores.
El poliuretano es un plástico o resina sintética. Es un polímero compuesto por una cadena de unidades orgánicas con enlaces de carbamato (uretano). El término poliuretano es un término colectivo que engloba un gran número de plásticos modernos.
Su característica común es el grupo uretano y su increíble flexibilidad: las propiedades técnicas de los poliuretanos pueden adaptarse óptimamente al uso previsto variando los materiales de partida como ningún otro plástico.

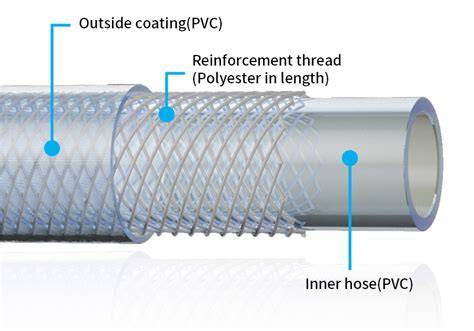

Construcción y funcionamiento
La estructura básica está formada por un tubo interior de poliuretano y una capa de refuerzo trenzada integrada en las paredes de poliuretano flexible a base de éter. El tubo interior proporciona flexibilidad, elasticidad y resistencia al desgaste, mientras que el trenzado limita la expansión de la pared cuando aumenta la presión interna.
El revestimiento liso de PU facilita el paso de gases, aire comprimido o líquidos y puede contribuir a reducir la fricción interna. El refuerzo trenzado permite obtener una mayor capacidad de presión que una manguera de poliuretano de una sola capa.
La manguera trenzada de PU ofrece una excelente estabilidad a la presión y resistencia a la torsión, incluso en climas fríos funcionará normalmente. La manguera de PU trenzado tiene un radio de curvatura pequeño se dispone de altas presiones de trabajo y muy altas presiones de rotura.
Las mangueras trenzadas de PU son duraderas y eficientes. Están diseñados para soportar condiciones extremas y entornos hostiles, lo que los hace perfectos para una amplia gama de aplicaciones.
Características principales
Flexibilidad y elasticidad
Las mangueras trenzadas de PU son altamente flexibles, lo que las hace ideales para una amplia gama de aplicaciones. Son resistentes a torceduras y aplastamientos, lo que permite un flujo continuo de fluidos sin interrupciones.
Incluso en climas fríos, estas mangueras mantienen su elasticidad. No se endurecen ni se quiebran fácilmente, lo que las hace cómodas de usar en cualquier estación del año.
En términos de flexibilidad, PU hoses are significantly more flexible than PE hoses. Estas especificaciones muestran que las mangueras de PU proporcionan mejor capacidad de curvatura y flexibilidad general que las mangueras de PE.
Refuerzo trenzado
El trenzado de poliéster de malla incorporado dentro de las paredes de poliuretano flexible a base de éter ofrece una mayor capacidad de presión de tubo de poliuretano reforzada.
La capa de refuerzo ayuda a reforzar la resistencia de la manguera para extender la vida útil de manera efectiva. También permite que la manguera conserve su estabilidad dimensional en aplicaciones con presión, vibración, flexión repetida y torsión.
Resistencia a la abrasión
El poliuretano resiste el desgaste por fricción mejor que otros materiales. Lo comprobamos en pisos industriales, talleres mecánicos y áreas donde el arrastre es constante.
Las mangueras trenzadas de PU tienen excelentes propiedades de resistencia a la abrasión. Están diseñados para soportar las demandas de aplicaciones de alta presión y superficies rugosas, lo que los hace perfectos para aplicaciones abrasivas y desafiantes.
El poliuretano es el material ideal para las mangueras industriales utilizadas para transportar medios altamente abrasivos o problemáticos. Entre las excelentes propiedades de las mangueras de PU se incluyen alta resistencia al desgaste, elasticidad, resistencia a la temperatura, buena resistencia al ozono y a la intemperie y buena resistencia química.
Bajo peso y facilidad de manejo
A diferencia de las mangueras de goma tradicionales, las mangueras trenzadas de PU son livianas. Son fáciles de manejar e instalar, lo que las hace ideales para muchas aplicaciones diferentes.
Comparada con la goma o el PVC, la manguera poliuretano es mucho más liviana. Esto facilita su transporte, instalación y uso, especialmente cuando trabajamos con herramientas portátiles.
Lo que más valoramos es su equilibrio entre flexibilidad, peso, resistencia y precio. También hemos notado que los clientes valoran mucho que la manguera no se enrede y que sea fácil de enrollar, algo que parece menor, pero que en jornadas largas hace una gran diferencia.
Resistencia a la torsión, al aplastamiento y al impacto
La manguera trenzada de PU ofrece una excelente estabilidad a la presión y resistencia a la torsión, incluso en climas fríos funcionará normalmente.
Son resistentes a torceduras y aplastamientos, lo que permite un flujo continuo de fluidos sin interrupciones. El material también presenta resistencia a los impactos, una propiedad útil en talleres, instalaciones industriales y zonas donde la manguera está expuesta a movimientos frecuentes.
Resistencia a la intemperie y a los rayos ultravioleta
Las mangueras trenzadas de PU se pueden utilizar en aplicaciones en exteriores ya que son altamente resistentes a los rayos UV. El material utilizado para fabricar las mangueras trenzadas de PU está diseñado para soportar condiciones climáticas adversas y temperaturas extremas.
El tubo de poliuretano también resiste el ataque de los rayos ultravioleta por lo que es un buen material para uso exterior. Además, presenta buena resistencia al ozono y a la intemperie.
Resistencia química
Las mangueras trenzadas de PU son resistentes a la mayoría de los químicos y solventes utilizados en aplicaciones industriales. Pueden manejar una amplia gama de productos químicos que podrían dañar las mangueras de goma tradicionales.
La manguera poliuretano tolera la exposición a aceites, solventes, hidrocarburos y gases industriales. Esto la vuelve útil en talleres, fábricas, laboratorios y líneas de producción.
Sin embargo, la resistencia química depende de la formulación del poliuretano, del fluido transportado, de la concentración, de la temperatura y del tiempo de contacto. Por ello, la compatibilidad debe verificarse para cada aplicación específica.
Resistencia a la humedad y a la hidrólisis
El tubo de poliuretano se suministra en una formulación de éter, por lo que es resistente al ataque de la humedad y hongos.
Las mangueras de PU ofrecen resistencia a la hidrólisis. Esta característica resulta especialmente importante cuando la manguera trabaja con agua, humedad ambiental elevada o líquidos acuosos.
Transparencia y control visual
Muchas mangueras de PU tienen una pared transparente. Esto permite a los usuarios controlar en todo momento el flujo de material en la manguera y reconocer posibles fallos en una fase temprana.
El poliuretano transparente a base de éter se hace a partir de ingredientes no tóxicos que se ajusten a las normas de la FDA y está catalogado por la Fundación Nacional de Sanidad (NSF 61) para su uso con agua potable.
Las mangueras de poliuretano vienen en diferentes colores y también en versión transparente. En sistemas complejos o con múltiples líneas, esto ayuda a identificar el flujo de gases o circuitos específicos.
Ausencia de plastificantes
La manguera de poliuretano no contiene plastificante que pueda migrar y causar la contaminación del flujo o el endurecimiento de la tubería.
Las mangueras de PU no contienen halógenos ni plastificantes. Esta característica puede ser relevante en aplicaciones donde se necesita limitar la migración de sustancias o conservar la limpieza del medio transportado.
Rango de temperatura
Las mangueras trenzadas de poliuretano pueden trabajar en un amplio intervalo de temperaturas, aunque el rango exacto depende de la formulación, la construcción y el fabricante. En una especificación se indica un rango de -40°C a +90°C.
Otra especificación para mangueras trenzadas de PU indica un rango de temperatura aplicable de -20℃ a 60℃, adecuado para trabajar en interiores o exteriores. También se ha indicado para una formulación de tubo de poliuretano una temperatura máxima de operación de 175 °F y una temperatura de fragilidad de -90 °F.
Elastollan® C 98 presenta un rango de temperatura de funcionamiento de -40°C a 60°C. En comparación, las mangueras de polietileno de alta densidad proporcionan un rango ligeramente más amplio, de -40°C a 70°C.
Estas diferencias muestran que no todas las mangueras de PU tienen las mismas características. La temperatura máxima debe comprobarse siempre en la ficha técnica del producto y relacionarse con la presión de trabajo, ya que ambos factores pueden influirse mutuamente.
Presión de trabajo y presión de rotura
El refuerzo trenzado permite que las mangueras de PU soporten presiones superiores a las de las mangueras de poliuretano de una sola capa. Las mangueras de poliuretano suelen soportar entre 8 y 15 bar (116-217 psi), pero siempre verificamos la presión máxima que requiere el sistema.
Una manguera de poliuretano reforzada puede trabajar a presiones de hasta 22 BAR o 319.1 PSI, según el tipo y el fabricante. El modelo Polyurethane 98 MB-Longlife®, a una temperatura de funcionamiento de 23°C, puede soportar presiones de 8 a 22 BAR (116 a 319 Psi).
La presión de trabajo de una manguera trenzada depende del diámetro interior, del diámetro exterior, del espesor de pared, del material de refuerzo y de la temperatura. La presión de rotura es superior a la presión de trabajo y no debe utilizarse como valor operativo.
Nunca usar una manguera por encima de su límite de presión. Podría explotar o dañarse con el tiempo.
| Diámetro interior | Diámetro exterior | Presión de trabajo | Presión de rotura | Longitud |
|---|---|---|---|---|
| 5 mm | 8 mm | 20 bar | 60 bar | 100 m |
| 6.5 mm | 10 mm | 15 bar | 45 bar | 100 m |
| 8 mm | 12 mm | 15 bar | 45 bar | 100 m |
| 9.5 mm | 14.5 mm | 15 bar | 45 bar | 100 m |
| 12 mm | 16 mm | 15 bar | 45 bar | 100 m |
| 13 mm | 18 mm | 15 bar | 45 bar | 100 m |
| 19 mm | 25 mm | 15 bar | 45 bar | 100 m |
Aplicaciones de las mangueras trenzadas de poliuretano
Sistemas neumáticos y aire comprimido
Las mangueras trenzadas de PU se usan comúnmente en sistemas neumáticos para aire comprimido, ya que su peso ligero y su alta flexibilidad las hacen perfectas para su uso en espacios reducidos y confinados.
La manguera poliuretano es perfecta para alimentar herramientas neumáticas como pistolas de impacto, taladros, engrapadoras y lijadoras, entre otras. También se utiliza en herramientas neumáticas, herramientas barométricas de plantas de montaje y conductos presurizados.
Automatización industrial
Gracias a su flexibilidad y resistencia, es muy usada en sistemas automatizados, actuadores, cilindros neumáticos y robots industriales.
Las mangueras de PU se utilizan en diversos sistemas de automatización industrial, incluidos equipos de fabricación, máquinas de embalaje y máquinas de llenado.
La flexibilidad permite instalar la manguera en espacios reducidos y acompañar los movimientos de actuadores, brazos robóticos y mecanismos automáticos. La resistencia a la flexión repetida resulta especialmente útil en sistemas con ciclos constantes de movimiento.
Robótica
Las mangueras trenzadas de PU son ideales para su uso en herramientas neumáticas de aire, herramientas barométricas de plantas de montaje y robots.
Gracias a su diseño ligero y flexible, las mangueras de PU son adecuadas para casi todos los sistemas robóticos. En aplicaciones robóticas, el bajo peso contribuye a reducir la carga sobre los elementos móviles y facilita el tendido de las líneas.
Herramientas y talleres
En el uso automotriz y en talleres, la manguera de poliuretano se emplea desde el inflado de llantas hasta herramientas para reparación automotriz, ya que es confiable y fácil de manejar.
También se utiliza en equipos de limpieza y secado de maquinaria, piezas y áreas de trabajo. Su flexibilidad y su resistencia a la abrasión permiten soportar el arrastre y la manipulación frecuente propios de los talleres.
Pintura y aerografía
Por su ligereza, muchos pintores prefieren mangueras de poliuretano en pistolas HVLP o equipos de aerografía.
El servicio de vehículos y la pintura de casas también se encuentran entre las aplicaciones habituales de la manguera flexible de PU.
Alimentos, bebidas y agua potable
Las mangueras trenzadas de PU se utilizan en la industria de alimentos y bebidas debido a su excelente resistencia química. Se pueden utilizar para transportar una amplia gama de fluidos, incluidos alimentos y bebidas, sin ningún riesgo de contaminación.
Las mangueras de PU son ideales para manejar agua potable, ya que son insípidas, inodoras y libres de sustancias nocivas, lo que garantiza el procesamiento seguro de bebidas.
Tanto las mangueras neumáticas de PU como las de PE son candidatas adecuadas para aplicaciones de contacto con alimentos, y ambos materiales pueden cumplir normas de calidad alimentaria como las establecidas por la FDA. Sin embargo, no todas las mangueras de PU y PE cumplen estas normas.
Estas mangueras son adecuadas para transportar alimentos secos o polvos, como cereales, harina y azúcar. Para materiales alimentarios granulares, pulverulentos o secos, la resistencia a la abrasión del material debe considerarse especialmente.
Agricultura
Las mangueras trenzadas de PU se utilizan en aplicaciones agrícolas para transportar agua, pesticidas y fertilizantes. Son resistentes a los productos químicos y están diseñados para resistir los duros elementos del entorno agrícola.
También pueden emplearse en líneas agrícolas, transferencia de productos granulares, transporte de líquidos limpios y transporte de fluidos con contaminación interna.
Automoción
Las mangueras trenzadas de PU se usan comúnmente en aplicaciones automotrices para transportar combustible, aceite y aire. Son resistentes a productos químicos y aceites, lo que las hace ideales para su uso en la industria automotriz.
Transporte de polvos y materiales abrasivos
La elevada resistencia al desgaste hace que el poliuretano sea apropiado para transportar materiales abrasivos, polvos, granulados y productos problemáticos.
Las mangueras de PU se emplean en transferencia de polvo abrasivo, transferencia granular, pinturas en polvo y líneas de transporte de materiales. Las propiedades antiestáticas de las mangueras de PU facilitan el flujo uniforme de pinturas en polvo, evitando obstrucciones y permitiendo un funcionamiento continuo.
Aplicaciones de vacío
Las mangueras de PU se utilizan habitualmente para manipular componentes pequeños en industrias como la de alimentos y bebidas o la electrónica.
Su flexibilidad, bajo peso y resistencia a la deformación las hacen adecuadas para circuitos de vacío, ventosas y equipos de manipulación automática.
Sistemas HVAC
Las mangueras trenzadas de PU son ideales para usar en sistemas HVAC para transportar aire frío y caliente. Están diseñadas para soportar las demandas de alta presión de estos sistemas y resistir el calor generado por ellos.
Laboratorios y líneas de producción
La resistencia química de las mangueras de poliuretano permite conducir gases o líquidos no corrosivos en procesos de control y pruebas técnicas.
También pueden utilizarse en laboratorios, líneas de producción, instalaciones hidráulicas, líneas de aire lubricado, líneas de lubricación y conductos de petróleo y combustible.
Entornos ATEX y componentes electrónicos
Las propiedades antiestáticas de las mangueras de PU las hacen adecuadas para aplicaciones que implican componentes electrónicos sensibles y entornos ATEX críticos donde la electricidad estática puede ser peligrosa.
La elección de una versión antiestática o eléctricamente conductiva depende de los requisitos del sistema y de las condiciones de seguridad de la instalación.
Otras aplicaciones industriales
- Aire comprimido.
- Herramientas neumáticas.
- Robots industriales.
- Automatización industrial.
- Actuadores y cilindros neumáticos.
- Plantas de montaje.
- Sistemas HVAC.
- Transporte de agua y otros líquidos.
- Transferencia de polvos y granulados.
- Lechadas de cemento.
- Líneas agrícolas.
- Instalaciones hidráulicas.
- Conductos de petróleo y combustible.
- Transferencia de productos petrolíferos.
- Instalaciones nucleares de potencia.
- Chaquetas para pozos, tuberías y cables.
Comparación entre mangueras de PU y PE
La comparación entre las mangueras de PU y PE gira en torno a sus características distintivas, como flexibilidad, resistencia química e inflamabilidad. Ambas se utilizan ampliamente en sectores industriales y manufactureros, especialmente en sistemas de automatización.
Las mangueras de poliuretano son conocidas por su elasticidad, durabilidad y flexibilidad excepcional debido a la combinación adecuada de polioles e isocianatos. Las mangueras de polietileno, por su parte, destacan por su fuerte resistencia a la hidrólisis y a los productos químicos.
| Característica | Poliuretano (PU) | Polietileno (PE) |
|---|---|---|
| Flexibilidad | Significativamente más flexible | Menor flexibilidad que el PU |
| Resistencia química | Buena resistencia química | Resistencia química superior |
| Resistencia a la hidrólisis | Resistencia a la hidrólisis | Fuerte resistencia a la hidrólisis |
| Resistencia UV | Resistencia a los rayos ultravioleta | Depende del tipo y formulación |
| Aplicaciones | Amplia variedad de aplicaciones industriales | Menor variedad de opciones neumáticas |
| Presión | Buena resistencia a la presión | Generalmente superior en presión |
En términos de flexibilidad, las mangueras de PU son significativamente más flexibles que las de PE. En cuanto a la resistencia a la presión, las mangueras de PE generalmente superan a las de PU.
Las mangueras de polietileno son superiores a las de poliuretano en términos de resistencia química. Sin embargo, cada tipo de manguera tiene sus propias ventajas cuando se evalúa según diferentes criterios.
Tanto las mangueras de PU como las de PE son mangueras industriales de alta calidad, cada una diseñada para aplicaciones específicas y adecuada para diferentes sectores industriales.
Selección del diámetro y del radio de curvatura
El diámetro interno define el caudal de aire o fluido que puede pasar. Si usamos herramientas de alto consumo, como una pistola de impacto, necesitamos una manguera con mayor diámetro.
| Herramienta | Diámetro recomendado |
|---|---|
| Pistola aerógrafa | 1/4” (6.35 mm) |
| Taladro neumático | 5/16” (8 mm) |
| Lijadora rotorbital | 3/8” (10 mm) |
| Pistola de impacto | 1/2” (12.7 mm) |
El radio mínimo de curvatura indica cuánto puede doblarse la manguera sin sufrir deformación excesiva, estrangulamiento o pérdida significativa de caudal.
La Polyurethane 1185 Extraflex presenta un diámetro exterior de 3 mm, un espesor de pared de 0.75 mm y un radio mínimo de curvatura de apenas 5 mm. En el caso del polietileno de baja densidad, una manguera con diámetro exterior de 2 mm y espesor de pared de 0.5 mm tiene un radio mínimo de curvatura de 10 mm.
Estas especificaciones muestran que las mangueras de PU proporcionan mejor capacidad de curvatura y flexibilidad general que las mangueras de PE.
Longitud y caída de presión
La longitud afecta la presión disponible al final de la línea. Cuanto más larga sea la manguera, mayor será la caída de presión.
Lo ideal es no excederse y elegir la medida justa. Una manguera demasiado larga puede reducir el rendimiento de una herramienta neumática o de un actuador, especialmente cuando el sistema requiere un caudal elevado.
La elección del diámetro interior, la longitud y la presión de trabajo debe realizarse conjuntamente para conservar el caudal requerido y evitar pérdidas innecesarias.
Conectores compatibles
Las mangueras de poliuretano son compatibles con varios tipos de conexiones, pero elegimos el sistema según el uso:
- Espigas con abrazadera: fáciles de instalar, ideales para líneas sencillas.
- Rápidos tipo push-in o push-to-connect: muy usados en automatización.
- Conectores rápidos de latón o acero: para herramientas de uso frecuente.
- Roscas NPT o métricas: depende del estándar del equipo.
La conexión debe sujetar la manguera de forma uniforme y conservar la estanqueidad durante la presión, la vibración y los movimientos repetidos. La compatibilidad entre el diámetro exterior de la manguera y el conector es esencial para evitar fugas o desprendimientos.
Instalación, mantenimiento y almacenamiento
Elegir bien la manguera no solo mejora el rendimiento, también alarga la vida útil del sistema. Antes de instalarla, se debe comprobar el diámetro interior, la presión máxima, la temperatura, el tipo de fluido y la resistencia necesaria frente al entorno.
- Evitar arrastrarla en superficies con filos o calor extremo.
- Enrollarla sin torcerla después de usarla.
- Verificar que no tenga fugas, cortes o dobleces que puedan bloquear el flujo.
- Usar soportes o enrolladores para evitar pisarla o dejarla expuesta.
- Evitar radios de curvatura inferiores al mínimo especificado.
- Revisar periódicamente los conectores, abrazaderas y puntos de unión.
- Retirar la manguera si presenta daños visibles, deformación permanente o pérdida de estanqueidad.
En condiciones normales de uso y con buen mantenimiento, estas mangueras duran años sin necesidad de reemplazo frecuente.
La manguera de poliuretano se ha ganado su lugar en los equipos de trabajo por su resistencia, versatilidad y facilidad de uso. Si se eligen bien el diámetro, la presión y el tipo de conexión, se puede contar con un sistema duradero, eficiente y libre de problemas.
Limitaciones y selección según la aplicación
No todas las mangueras neumáticas, ya sean de PU o de PE, tienen las mismas características. Por ejemplo, no todas las mangueras de PU tienen resistencia al fuego.
Solo la manguera de poliuretano autoextinguible monocapa es resistente al fuego. Otros tipos no poseen propiedades de inflamabilidad o resistencia al fuego.
Las empresas fabricantes toman decisiones específicas de diseño según el material seleccionado para la manguera. Investigan cuidadosamente las características del material, la demanda de la industria y el diseño del producto antes de desarrollar una manguera neumática.
Por ello, es fundamental seleccionar el tipo correcto de manguera neumática que se ajuste a la aplicación industrial específica. Elegir una manguera con la durabilidad adecuada permite asegurar un rendimiento y una fiabilidad prolongados.
Para aplicaciones que requieren una resistencia química y térmica superior, las mangueras de perfluoroalcoxi flexible (PFA) pueden trabajar entre -60°C y 260°C, soportar hasta 30 BAR (435.1 Psi) a 23°C y ofrecer resistencia a la hidrólisis, resistencia química, baja inflamabilidad, resistencia UV y aprobación para contacto con alimentos. Sin embargo, las mangueras de PFA no tienen la misma elasticidad y flexibilidad que las mangueras de PU.
Para entornos menos exigentes, las mangueras de PU o PE pueden ser adecuadas, siempre que sus especificaciones correspondan a la presión, temperatura, fluido, movimiento y condiciones ambientales de la instalación.
