Un tubo capilar es un conducto estrecho de paredes delgadas utilizado para controlar, transportar o medir fluidos -normalmente líquidos o gases- de manera precisa y controlada. Su pequeño diámetro interno, a menudo inferior a 1 mm, permite regular caudales, generar una caída de presión y manipular volúmenes muy pequeños.
El ascenso capilar es el movimiento espontáneo de un líquido por un tubo delgado debido a la combinación de adhesión, cohesión y tensión superficial. Cuando el líquido moja las paredes, asciende y forma un menisco cóncavo; cuando no las moja, desciende y forma un menisco convexo. La altura alcanzada depende principalmente de la tensión superficial, la densidad, el ángulo de contacto y el radio del tubo, según la ley de Jurín.
Qué es un tubo capilar
Un tubo capilar es un tubo cilíndrico estrecho, diseñado con precisión, que posee un diámetro interno extremadamente pequeño, que generalmente varía desde unos pocos micrómetros (μm) hasta menos de 1 milímetro (mm). Estos tubos están específicamente diseñados para manipular volúmenes muy pequeños de líquido mediante el fenómeno conocido como acción capilar, sin necesidad de fuerzas externas como bombas o sistemas de presión.
Los tubos capilares se utilizan ampliamente en campos como el diagnóstico clínico, la química analítica, la biotecnología y la microfluídica. Su capacidad para manejar volúmenes mínimos de líquido con alta precisión los hace indispensables en entornos de laboratorio modernos.
La capilaridad, o acción capilar, depende de las fuerzas creadas por la tensión superficial y por el mojado de las paredes del tubo. El fenómeno consiste en el ascenso y descenso de líquidos por tubos delgados, como un cabello, conocidos como tubos capilares.
Características principales
Diámetro interno reducido
La característica definitoria de un tubo capilar es su diámetro interno extremadamente pequeño. Esto permite que el tubo aspire líquido hacia arriba o a lo largo de su longitud mediante la tensión superficial y las fuerzas adhesivas entre el líquido y la superficie del vidrio.
El diámetro interno es el parámetro más crítico, influyendo directamente en la altura de ascenso capilar, la capacidad de absorción de líquido y la velocidad de flujo.
Alta relación superficie-volumen
Debido a su estructura estrecha, los tubos capilares tienen una relación superficie-volumen muy alta. Esto mejora las interacciones entre el líquido y la pared interna, aumentando la eficiencia en aplicaciones como el transporte de muestras, la observación de reacciones y la transferencia de calor.
Transporte pasivo de líquidos
Los tubos capilares permiten el movimiento del líquido sin asistencia mecánica. Este mecanismo de transporte pasivo es especialmente valioso en dispositivos de diagnóstico portátiles y sistemas microfluídicos donde la simplicidad y la fiabilidad son críticas.
La acción capilar es un fenómeno fundamental de los fluidos que permite que los líquidos se muevan a través de espacios estrechos, como los tubos capilares de vidrio, sin la asistencia de fuerzas externas como bombas, flujo impulsado por gravedad o sistemas de presión. Este efecto se vuelve cada vez más significativo a medida que disminuye el tamaño del canal.
Precisión y estabilidad química
A diferencia de los tubos de vidrio estándar diseñados para el manejo de líquidos a granel, los tubos capilares priorizan la precisión, la reproducibilidad y el control sobre volúmenes de líquido extremadamente pequeños.
El vidrio, especialmente el vidrio de borosilicato, es altamente resistente a la mayoría de los productos químicos, ácidos y disolventes. Esto asegura que los tubos capilares no reaccionen con las muestras, preservando la integridad y precisión de los experimentos.
Materiales y estructura
Vidrio de borosilicato
El vidrio de borosilicato es el material más comúnmente utilizado para tubos capilares. Ofrece baja expansión térmica, alta resistencia química y excelente claridad óptica.
La baja expansión térmica lo hace resistente a cambios de temperatura, la alta resistencia química resulta adecuada para reactivos agresivos y la claridad óptica facilita la observación y la medición.
Vidrio de cuarzo
Los tubos capilares de vidrio de cuarzo se utilizan en aplicaciones especializadas o de alta gama, tales como experimentos a alta temperatura, análisis UV y óptico, y sistemas láser y fotónicos.
Vidrio de cal sodada
El vidrio de cal sodada es una opción más económica, comúnmente utilizada en aplicaciones donde no se requiere una resistencia química o térmica extrema.
Cobre y otros materiales
Un tubo capilar es un conducto delgado con un diámetro interior muy pequeño, generalmente de vidrio o cobre, dependiendo de su aplicación. Los tubos capilares se fabrican en vidrio para laboratorios y en cobre para refrigeración.
Los tubos capilares en refrigeración están hechos de cobre, ya que este material es resistente a la alta presión y a las temperaturas extremas.
Parámetros estructurales
El diámetro externo afecta la resistencia mecánica y la compatibilidad con soportes o instrumentos. El espesor de pared determina el equilibrio entre durabilidad y funcionalidad: las paredes más gruesas son más fuertes pero menos sensibles, mientras que las paredes más delgadas son más sensibles pero frágiles.
La longitud del tubo capilar influye en la facilidad de manejo, la capacidad de volumen y la idoneidad de la aplicación.
En aplicaciones avanzadas, los tubos capilares pueden someterse a modificaciones superficiales como el tratamiento hidrofílico y el recubrimiento hidrofóbico. Estos tratamientos afectan significativamente el comportamiento del fluido dentro del tubo.
Cómo funciona la acción capilar

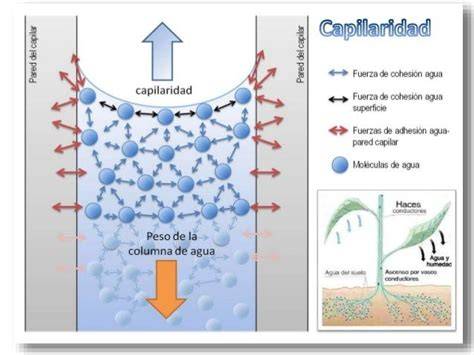

La acción capilar surge del equilibrio y la competencia entre las fuerzas intermoleculares y las fuerzas superficiales. Las tres fuerzas que la gobiernan son la adhesión, la cohesión y la tensión superficial.
Adhesión
La adhesión es la atracción entre las moléculas del líquido y la superficie sólida, como la pared de vidrio. En los tubos capilares, esta fuerza tira del líquido hacia arriba a lo largo de la pared interna.
Cohesión
La cohesión es la fuerza de atracción entre las moléculas dentro del propio líquido. Asegura que el líquido se mueva como una columna continua en lugar de romperse.
Tensión superficial
La tensión superficial es la fuerza que minimiza el área superficial de un líquido. Juega un papel crucial en la formación de la interfaz curva del líquido, denominada menisco, dentro del capilar.
Proceso de ascenso
Cuando se inserta un tubo capilar en un líquido, las moléculas del líquido se adhieren a la pared del tubo debido a la adhesión, la cohesión tira de las moléculas vecinas hacia arriba y la tensión superficial estabiliza la columna de líquido.
El líquido asciende hasta que la fuerza gravitacional equilibra la fuerza ascendente. El líquido sigue subiendo hasta que la tensión superficial es equilibrada por el peso del líquido que llena el tubo.
- Las moléculas del líquido se adhieren a la pared del tubo debido a la adhesión.
- La cohesión tira de las moléculas vecinas hacia arriba.
- La tensión superficial estabiliza la columna de líquido.
- El líquido asciende hasta que la fuerza gravitacional equilibra la fuerza ascendente.

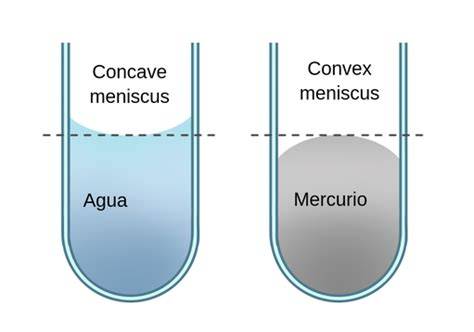

Meniscos y ángulo de contacto
En las proximidades de la pared de un recipiente, una molécula del líquido experimenta su peso, la fuerza de cohesión que ejercen el resto de las moléculas del líquido y la fuerza de adherencia que ejercen las moléculas de la pared sobre la molécula del líquido.
Se supone despreciable la fuerza que ejercen sobre la molécula considerada las moléculas de vapor situadas por encima de la superficie del líquido.
Cuando las moléculas están alejadas de la pared, la resultante debida al peso y a las fuerzas de cohesión, mientras las fuerzas de adherencia son despreciables, es vertical hacia abajo y la superficie es entonces horizontal.
Líquidos que mojan
Si las fuerzas de adherencia del líquido al sólido superan a las fuerzas de cohesión dentro del líquido, la superficie del líquido será cóncava y el líquido subirá por el tubo, es decir, ascenderá por encima del nivel hidrostático.
En los líquidos que mojan, la resultante de las fuerzas que actúan sobre las moléculas próximas a la pared está dirigida hacia el interior de la pared, por lo que la forma de la superficie del líquido es cóncava.
Este efecto ocurre, por ejemplo, con agua en tubos de vidrio limpios. Éste es el caso del agua, y esta propiedad regula parcialmente su ascenso dentro de las plantas, sin gastar energía para vencer la gravedad.
Líquidos que no mojan
Si las fuerzas de cohesión superan a las fuerzas de adherencia, la superficie del líquido será convexa y el líquido caerá por debajo del nivel hidrostático.
En los líquidos que no mojan, la resultante de las fuerzas que actúan sobre las moléculas próximas a la pared está dirigida hacia el interior del líquido, por lo que la forma de la superficie del líquido será convexa.
Así sucede, por ejemplo, con agua en tubos de vidrio grasientos, donde la adhesión es pequeña, o con mercurio en tubos de vidrio limpios, donde la cohesión es grande.
Ángulo de contacto
Recibe el nombre de ángulo de contacto el formado por la tangente a la superficie del menisco en el punto de contacto con la pared. Este ángulo es agudo cuando el líquido moja y es obtuso cuando el líquido no moja.
Si el ángulo de contacto es menor de 90°, el líquido muestra ascenso capilar; en caso contrario, se presenta descenso capilar.
El ángulo de contacto determina la dirección del fenómeno: cuando es menor de 90°, el líquido asciende, y cuando es mayor de 90°, el líquido desciende.
Ascenso y descenso capilar
Si se coloca un capilar verticalmente en un recipiente de líquido que moje, el líquido asciende por el capilar hasta alcanzar determinada altura. Si el líquido no moja, el nivel de líquido en el capilar es menor que en el recipiente.
Si se introduce un tubo de gran diámetro en un recipiente que contiene un líquido, las superficies líquidas en el recipiente y en el tubo se encuentran a la misma altura. Sin embargo, si el tubo es muy estrecho, con diámetros del orden de 1 mm o menores, como consecuencia de la tensión superficial líquido-aire se forma un menisco curvo y aparece una diferencia de presión debida a esa curvatura.
La capilaridad es una excepción a la ley hidrostática de los vasos comunicantes, según la cual una masa de líquido tiene el mismo nivel en todos los puntos. El efecto se produce de forma más marcada en tubos capilares, es decir, tubos de diámetro muy pequeño.
Presión capilar y ley de Laplace
Debido a la curvatura de una superficie se produce una sobrepresión en su interior. La superficie del menisco en el capilar se puede considerar como un casquete esférico de radio R.
La relación entre el radio del capilar r, el radio del menisco R y el ángulo de contacto es:
r = R cos θ
Debido a la curvatura de la superficie habrá una sobrepresión hacia el centro del menisco, de acuerdo con la ley de Laplace.
Si el menisco es cóncavo, la presión en la superficie es menor que la presión atmosférica, por tanto el líquido asciende una altura h hasta igualar la presión en la superficie del recipiente. La presión de la columna es proporcional a ρgh.
Si el menisco es convexo, por ejemplo en un sistema mercurio-aire dentro de un tubo de cristal, en lugar de un ascenso tendremos un descenso capilar, ya que la diferencia de presión debida a la curvatura se suma a la presión atmosférica.
Ley de Jurín
La altura a la que se eleva o desciende un líquido en un capilar es directamente proporcional a su tensión superficial y está en razón inversa a la densidad del líquido y del radio del tubo.
La ley de Jurín se expresa como:
h = 2γ cos θ / (ρgr)
Donde h es la altura del ascenso o descenso, γ es la tensión superficial, θ es el ángulo de contacto, ρ es la densidad del líquido, g es la aceleración de la gravedad y r es el radio interno del capilar.
Consecuencias de la ecuación
- Menor radio del capilar implica mayor ascenso del líquido.
- Mayor tensión superficial implica un efecto capilar más fuerte.
- Menor densidad implica mayor ascenso.
- El ángulo de contacto determina si el líquido asciende o desciende.
- Cuando el líquido moja las paredes y el ángulo de contacto es menor de 90°, el ascenso es positivo.
- Cuando el líquido no moja las paredes y el ángulo de contacto es mayor de 90°, se produce un descenso capilar.
En una experiencia simulada puede suponerse que el ángulo de contacto de los líquidos con la pared del capilar es pequeño, de modo que cos θ ≈ 1. En ese caso, la expresión se simplifica a:
h = 2γ / (ρgr)
La magnitud del ascenso es inversamente proporcional al radio del capilar y directamente proporcional a la tensión superficial del líquido.
Comparación entre líquidos y capilares
En capilares del mismo radio, el alcohol asciende aproximadamente una tercera parte del ascenso del agua. Esto se debe a la diferencia de tensión superficial, ya que la diferencia de densidades afecta poco y los ángulos de contacto con el vidrio son similares en los dos líquidos.
La tensión superficial indicada para el agua es de 72,3 mJ/m² y para el alcohol de 22,3 mJ/m². Por tanto, un líquido con menor tensión superficial alcanza una altura menor bajo condiciones comparables.
La altura también cambia al modificar el radio del tubo: cuanto menor es el radio, mayor es la altura capilar. Las relaciones teóricas pueden no cumplirse exactamente porque es muy difícil medir la altura del líquido y no variarla al sacar el tubo del recipiente, y se observa una gran variabilidad de resultados.
| Factor | Efecto sobre la altura capilar |
|---|---|
| Radio del capilar | La altura aumenta cuando el radio disminuye |
| Tensión superficial | La altura aumenta cuando la tensión superficial es mayor |
| Densidad del líquido | La altura aumenta cuando la densidad es menor |
| Ángulo de contacto | Determina el ascenso o el descenso |
Medición de la tensión superficial mediante ascenso capilar
Método de ascenso capilar sencillo
Cuando un líquido se encuentra confinado dentro de un tubo capilar, éste forma un menisco cuya forma depende del ángulo de contacto y, dependiendo del valor de este ángulo, ascenderá o descenderá.
En este método se mide la ascensión de un líquido dentro de un tubo capilar. Es uno de los métodos más exactos, en parte porque no perturba la superficie, aunque es difícil de usar correctamente debido a la dificultad en la determinación de los ángulos de contacto.
La ecuación fundamental es:
γ = ½ r h (Δρ g)
Donde r es el radio del capilar, h es la altura que el líquido asciende, Δρ es la diferencia entre las densidades del líquido y su vapor, g es la aceleración de la gravedad y γ es la tensión superficial.
Si el capilar es suficientemente estrecho de modo que el menisco sea hemisférico y el ángulo de contacto sea cero, puede aplicarse esta ecuación. Al producto rh a veces se le denomina a², la constante de capilaridad.
Requisitos del método
- El menisco debe ser hemisférico.
- El diámetro del capilar debe ser uniforme.
- El diámetro del capilar debe ser suficientemente ancho como para eliminar efectos de pared.
- El ángulo de contacto debe conocerse con suficiente precisión.
- La línea base para medir la altura de la columna debe determinarse correctamente.
Uno de los principales problemas en el uso de este método es la determinación precisa de la línea base para la medición de la altura de la columna.
Método de ascenso capilar diferencial
El método del ascenso capilar diferencial evita el problema de la determinación de la línea base del modo siguiente: se tienen dos capilares de diferentes diámetros y se mide la diferencia entre las alturas de los meniscos.
La tensión superficial puede expresarse como:
γ = Δρ g r₁ r₂ Δh / [2(r₁ − r₂)]
Este procedimiento compara directamente dos alturas y puede reducir la influencia de una referencia difícil de establecer.
Ejemplo de determinación con agua
En una experiencia se elige el agua y se utilizan sucesivamente capilares de radios 0,5, 1,0, 1,5, 2,0 y 3,0 mm. Se mide la altura del líquido en cada capilar y se representan los datos experimentales de la altura h en función de la inversa del radio 1/r.
La recta que pasa por los puntos permite comprobar la ley de Jurín. A partir de la medida de la pendiente de la recta se puede obtener el valor de la tensión superficial del líquido considerado, utilizando la densidad del líquido seleccionado.
Para el agua, la pendiente indicada es 14,897. Sabiendo que la densidad del agua es 1000 kg/m³, la pendiente debe expresarse en unidades del Sistema Internacional cuando las alturas están en milímetros y las inversas de los radios en mm⁻¹.
Aplicaciones de los tubos capilares
| Campo | Función del tubo capilar |
|---|---|
| Refrigeración | Expansión y control de presión del refrigerante |
| Laboratorio y medicina | Muestreo y medición de pequeños volúmenes de líquido |
| Industria | Restricción de flujo y amortiguación |
| Investigación científica | Demostración de la acción capilar y el comportamiento de los fluidos |
Laboratorio y medicina
En los laboratorios, los tubos capilares se utilizan para muestrear, medir o transferir pequeños volúmenes de líquido. Su capacidad para manipular volúmenes extremadamente pequeños con alta precisión los hace indispensables en los laboratorios modernos.
Los tubos capilares sirven como un puente entre las operaciones a macroescala y la precisión a microescala. Se utilizan ampliamente en el diagnóstico clínico, la química analítica, la biotecnología y la microfluídica.
Recolección de sangre
Los tubos capilares se utilizan comúnmente para recolectar pequeños volúmenes de sangre mediante punción en el dedo o en el talón. Esta técnica es particularmente importante en pruebas pediátricas y en pruebas en el punto de atención, donde se requiere una mínima invasividad y resultados rápidos.
Los tubos capilares de recolección de sangre en hematología permiten realizar muestreos de microvolumen. Los tubos capilares heparinizados tienen la pared interior recubierta con heparina para prevenir la coagulación sanguínea.
Hematocrito
En el análisis de hematocrito, los tubos capilares llenos de sangre se colocan en una centrífuga, donde la fuerza centrífuga separa los glóbulos rojos del plasma.
Luego se mide la proporción de glóbulos rojos respecto al volumen total de sangre para evaluar el estado de salud del paciente.
Diagnóstico rápido
Los tubos capilares también se utilizan ampliamente en ensayos de flujo lateral y kits de diagnóstico portátiles, lo que permite realizar pruebas rápidas y precisas con un volumen mínimo de muestra.
Química analítica
Microreacciones
Los tubos capilares permiten a los químicos realizar reacciones utilizando volúmenes muy pequeños de reactivos, lo que reduce significativamente el consumo de materiales y mejora la seguridad y la eficiencia.
Cromatografía
Se utilizan comúnmente para introducir volúmenes precisos de muestra en sistemas cromatográficos, como la cromatografía en capa fina o la cromatografía de gases, garantizando resultados analíticos reproducibles.
Viscosidad
El viscosímetro capilar es una herramienta que permite medir la resistencia al flujo de un fluido a través de un tubo extremadamente delgado. Se emplea en laboratorios para determinar la viscosidad de aceites, solventes y otros líquidos importantes en la industria química.
Punto de fusión
Los tubos capilares sellados son herramientas estándar para determinar el punto de fusión de sustancias. Se sella una pequeña cantidad de muestra dentro del tubo y se calienta en condiciones controladas para observar los cambios de fase.
Investigación biológica
En la investigación biológica y en ciencias de la vida, los tubos capilares son esenciales para manipular muestras delicadas y realizar experimentos a microescala.
Los tubos capilares se utilizan para recolectar y transferir pequeños volúmenes de suspensiones celulares sin causar daños significativos a las células.
Permiten la mezcla y manipulación precisa de reactivos a microescala, lo cual es fundamental para los estudios de cinética enzimática y los ensayos bioquímicos.
Microfluídica
Los tubos capilares son componentes fundamentales en los sistemas microfluídicos y dispositivos de laboratorio en un chip, donde guían y controlan el movimiento de fluidos a microescala.
Refrigeración y aire acondicionado
En los sistemas de refrigeración, un tubo capilar sirve como un dispositivo de expansión. Conecta el condensador, que se encuentra en el lado de alta presión, con el evaporador, que se encuentra en el lado de baja presión.
El pequeño diámetro y la larga longitud del tubo provocan una reducción de presión, lo que permite que el refrigerante se expanda y se enfríe.
El tubo capilar para refrigerador se encuentra ubicado entre el condensador y el evaporador y trabaja como un dispositivo de expansión que transforma el refrigerante líquido de alta presión en un gas de baja presión.
- El refrigerante sale del condensador a alta presión y temperatura.
- Al pasar por el tubo capilar, la presión se reduce de manera controlada.
- El refrigerante llega al evaporador, donde absorbe calor y enfría el aire del refrigerador.
El tubo capilar sirve para regular el flujo de refrigerante según la carga del sistema sin piezas móviles. Sus ventajas son la simplicidad, la fiabilidad, el bajo coste y la ausencia de mantenimiento.
La selección del diámetro interno del tubo y su longitud son clave para que el flujo refrigerante sea el adecuado y el equipo funcione con eficiencia.
Instrumentación e industria
En los sistemas hidráulicos y de instrumentación, los tubos capilares sirven como finos canales de fluidos para controlar el flujo o amortiguar las pulsaciones.
En los termómetros, como los termómetros de mercurio o alcohol, los tubos capilares contienen la columna de líquido que se expande con la temperatura.
Los principios capilares se utilizan para regular el flujo de tinta en los sistemas de impresión, garantizando una formación constante de gotas y precisión en la impresión.
En la fabricación de electrónica y precisión, los tubos capilares se utilizan para la microdispensación de adhesivos, permitiendo la colocación precisa de volúmenes muy pequeños.
Los tubos capilares se utilizan en sistemas de calibración para sensores de flujo e instrumentos analíticos, asegurando una medición precisa del comportamiento de los fluidos.
Experimentos científicos
Los tubos capilares se utilizan a menudo para estudiar la dinámica de fluidos, la tensión superficial y los fenómenos de ascenso capilar, lo que ayuda a los ingenieros a comprender cómo se comportan los líquidos en pasajes estrechos.
La absorción de agua por una esponja y la ascensión de la cera fundida por el pabilo de una vela son ejemplos familiares de ascensión capilar.
Capilaridad del agua
Capilaridad en plantas, suelos y materiales porosos
La capilaridad se presenta en las plantas, ya que la circulación de la savia se realiza a través de sus vasos leñosos. El agua sube por la tierra debido en parte a la capilaridad.
El movimiento ascendente del agua en un tubo capilar representa el fenómeno de capilaridad. Dos fuerzas son responsables: la atracción del agua por superficies sólidas, denominada adhesión o adsorción, y la tensión superficial del agua, que en gran parte está debida a la atracción entre las moléculas de agua, denominada cohesión.
Las fuerzas de cohesión entre moléculas de agua y de adhesión entre el agua y superficies sólidas en un sistema suelo-agua son en gran parte resultado de los puentes de hidrógeno.
La fuerza de adhesión o adsorción disminuye rápidamente con la distancia de la superficie sólida. La cohesión entre moléculas de agua resulta en la formación de agrupaciones temporales que están constantemente cambiando de tamaño y forma a medida que moléculas individuales de agua son liberadas o se unen a otras.
Ascenso capilar en suelos
En suelos arenosos es común que la ascensión capilar alcance alturas del orden de 30 cm a 50 cm. En terrenos arcillosos la capilaridad puede alcanzar hasta los 80 m de profundidad.
La altura de ascensión capilar máxima es de pocos centímetros para pedregullos, de 1 a 2 metros para arenas, de 3 a 4 metros para el limo y de decenas de metros para las arcillas.
Importancia en la construcción
En la construcción de pavimentos de carreteras, si el terreno donde se funda un pavimento está constituido por un suelo limoso y el nivel freático está poco profundo, para evitar la ascensión capilar de agua es necesario substituir el material limoso por otro con menor potencial de capilaridad.
Cuando toda la superficie de un suelo está sumergida en agua, no hay fuerza capilar, pues el ángulo es de 90°. Sin embargo, a medida que el agua va siendo evaporada, se van formando meniscos y aparecen fuerzas capilares que aproximan las partículas.
Cohesión aparente de arenas húmedas
Si la arena fuese seca o saturada, la cohesión se deshace. Los meniscos se deshacen cuando el movimiento entre los granos aumenta y las deformaciones son muy grandes.
Tipos de tubos capilares
Tubos capilares abiertos
Los tubos capilares abiertos tienen ambos extremos abiertos y bordes lisos. Su función es permitir la absorción rápida de líquido mediante acción capilar.
Sus usos típicos incluyen la aplicación de muestras en cromatografía en capa fina y microscopía, la transferencia de microvolúmenes de líquido y el uso general en laboratorio.
Tubos capilares sellados
Los tubos capilares sellados tienen un extremo cerrado mediante calor. Su función es contener la muestra en un microvolumen confinado.
Se utilizan para la determinación del punto de fusión, el análisis de descomposición térmica y las pruebas de estabilidad química.
Tubos capilares graduados
Los tubos capilares graduados tienen una escala impresa o grabada y permiten realizar mediciones semicuantitativas.
Sus aplicaciones incluyen la estimación de microvolúmenes, la química analítica y la dosificación controlada.
Tubos capilares heparinizados
Los tubos capilares heparinizados tienen una pared interior recubierta con heparina. Su función es prevenir la coagulación sanguínea.
Se aplican en la recolección de sangre capilar, el análisis de hematocrito y el diagnóstico clínico.
Microtubos capilares
Los microtubos capilares tienen un diámetro ultrafino y se fabrican con alta precisión. Se utilizan en microfluídica, alineación de fibras ópticas e instrumentación de alta gama.
Diferencias entre tubos capilares de laboratorio y refrigeración
| Característica | Laboratorio | Refrigeración |
|---|---|---|
| Material | Vidrio, a veces acero inoxidable o plástico | Cobre |
| Función | Transporte y medición de fluidos, viscosímetros | Expansión y control de presión del refrigerante |
| Ubicación | En equipos de análisis y experimentación | Entre el condensador y el evaporador |
| Diámetro | Variable, dependiendo de la aplicación | Entre 0,5 mm y 2 mm, según el sistema de refrigeración |
| Ejemplo de aplicación | Viscosímetro capilar | Tubo capilar para refrigerador |
Cómo utilizar un tubo capilar
El uso correcto de los tubos capilares de vidrio borosilicato es esencial para garantizar una manipulación precisa de líquidos, evitar la contaminación y mantener la fiabilidad experimental.
Preparación
Antes de su uso, inspeccione cuidadosamente el tubo capilar para asegurarse de que esté limpio, intacto y adecuado para la aplicación prevista.
- Asegúrese de que no haya grietas ni astillas en el tubo.
- Confirme que la pared interior esté libre de polvo, grasa o residuos.
- Verifique la esterilidad si se utiliza para aplicaciones médicas o biológicas.
Los tubos contaminados pueden alterar la acción capilar y dar lugar a resultados inexactos.
Contacto con el líquido
Sostenga el tubo capilar verticalmente y ponga suavemente un extremo en contacto con la superficie del líquido.
- No sumerja el tubo demasiado profundamente.
- Mantenga la mano firme para evitar vibraciones.
- Asegúrese de que solo la punta toque el líquido.
Llenado capilar
Una vez que el tubo toque el líquido, la acción capilar introducirá automáticamente el líquido en el tubo. Permita que el líquido ascienda de forma natural, no lo fuerce.
Observe el nivel del menisco para mayor precisión y deténgase cuando se alcance el volumen o la altura deseados.
Transferencia de líquido
Para transferir el líquido, coloque el tubo capilar sobre el recipiente de destino y controle la liberación.
- Realice una inclinación suave para obtener un flujo natural.
- Utilice un golpeteo ligero o presión leve si corresponde.
- Emplee la dispensación por contacto tocando la superficie para liberar el líquido.
Evite la descarga rápida, ya que puede causar salpicaduras o pérdida de precisión.
Errores frecuentes y soluciones
El líquido no asciende
Las causas posibles son la contaminación del tubo por aceite o polvo, un diámetro interior demasiado grande o una superficie hidrofóbica.
La solución consiste en limpiar o reemplazar el tubo, usar un capilar de menor diámetro y asegurar un tratamiento de superficie adecuado.
Se forman burbujas de aire
Las burbujas pueden deberse a insertar el tubo demasiado rápido, establecer un contacto irregular con el líquido o dejar humedad residual en el interior.
Para evitarlo, inserte el tubo lenta y constantemente, asegure un contacto vertical suave y seque el tubo antes de usarlo.
La medición es inexacta
Las causas posibles son una pared interior irregular, una fabricación de baja calidad o una lectura incorrecta del menisco.
Utilice tubos capilares calibrados de alta calidad, lea a la altura de los ojos y asegure dimensiones consistentes del tubo.
Hay fuga o transferencia incompleta
Una fuga o una transferencia incompleta pueden deberse a un desequilibrio de tensión superficial o a un ángulo inadecuado durante la transferencia.
Ajuste el ángulo para obtener un flujo suave y utilice el tamaño de tubo adecuado.
Cuidados y mantenimiento
Para tubos de laboratorio
- Evite residuos en el interior del tubo capilar, ya que pueden alterar las mediciones.
- Limpie con solventes apropiados después de cada uso.
- Manéjelos con cuidado, ya que los tubos de vidrio pueden romperse fácilmente.
Para tubos de refrigeración y aire acondicionado
- Revise el flujo refrigerante periódicamente para evitar obstrucciones.
- Evite torceduras en el tubo capilar, ya que pueden afectar la presión y el rendimiento del sistema.
- Sustituya el tubo capilar si se detecta obstrucción o pérdida de eficiencia en la refrigeración.
Otros métodos para medir la tensión superficial
Método del anillo
En este método se mide la fuerza necesaria para separar un anillo de la superficie de un líquido. La fuerza para despegarlo está relacionada con la tensión interfacial.
Se utilizan anillos de platino cuidadosamente limpios para facilitar que el ángulo de contacto sea cero. Sin embargo, se ha encontrado experimentalmente que la ecuación produce resultados con errores serios, por lo que se han compilado tablas de factores de corrección.
El anillo normalmente se construye de platino, debe flamearse para eliminar impurezas como la grasa de los dedos y debe mantenerse perfectamente horizontal para evitar introducir errores de medición.
Método del peso de la gota
En este método se determina el peso máximo de una gota que puede soportar la tensión superficial, es decir, el peso que hace que la gota se desprenda, y del peso medido se puede determinar el valor de la tensión superficial.
A la relación entre el peso de la gota y la tensión superficial se le conoce como ley de Tate:
W = 2πrγ
Este método puede lograr bastante precisión porque es fácil formar muchas gotas para obtener un peso promedio. La ecuación requiere un factor de corrección porque, cuando una gota se desprende, una parte queda pegada a la punta del gotero.
Placa de Wilhelmy
Este método tiene la virtud de no requerir factores de corrección. Aquí se usa una placa, comúnmente de vidrio, de sección rectangular en lugar de un anillo de platino.
La placa puede utilizarse sumergiéndola parcialmente y midiendo la fuerza necesaria para separarla de la superficie, suspendiéndola del brazo de una balanza y elevando lentamente el nivel del líquido hasta que se adhiera a la placa, o suspendiéndola parcialmente sumergida para determinar el peso del menisco.
Este procedimiento es muy útil para estudiar adsorción superficial o monocapas, cuando es necesario medir cambios en la tensión superficial.
Distinción entre el tubo capilar científico y el capilar del cabello
Aunque el término tubo capilar del cabello existe en dermatología para describir los vasos sanguíneos que nutren el cuero cabelludo, no tiene relación alguna con los tubos capilares usados en ingeniería o ciencia.
